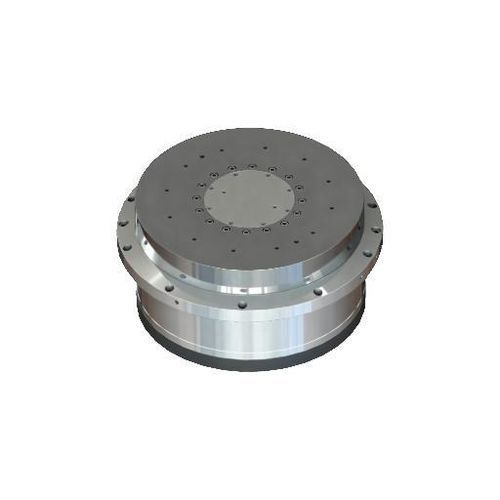

Роторный стол с двигателем DZDV-500-700-112.5-400-A26-A

вертикальныйдля мехобработки материалов

Описание
Разработанная для сокращения времени вращения и индексирования, поворотная платформа DZDV-500-700-112.5-400-A26-A достигает пиковых 1 400 об/мин, сохраняя пиковый крутящий момент 800 Нм и номинальную грузоподъёмность 200 кг. Водяное охлаждение и 26-битный энкодер BiSS-C обеспечивают точную обратную связь и контролируемую работу на высоких скоростях.

Технические данные
DZDV-500-700-112.5-400-A26-A
Номинальная скорость: 700 rpm
Максимальная скорость: 1400 rpm
Номинальный крутящий момент: 400 Nm
Пиковый крутящий момент: 800 Nm
Номинальный ток: 55 A
Максимальный ток: 110 A
Число полюсов двигателя: 78
Номинальное напряжение: 380 V
Биение торцевой поверхности: ≤0.02 mm
Радиальное биение: ≤0.03 mm
Точность позиционирования: ±10"
Давление воздуха в тормозе: 0.47–0.55 MPa
Охлаждение: водяное охлаждение
Крутящий момент зажима тормоза (надув): ≥1400 Nm
Энкодер: 26-бит BiSS-C
Грузоподъёмность: ≤200 kg
Масса нетто: 350 kg

Размеры
Чертежи размеров доступны по запросу.

Характеристики / Технические спецификации

• Серия модели: DZDV-500
• Номин./пиковый крутящий момент: 400 Nm / 800 Nm
• Номин./макс. скорость: 700 rpm / 1400 rpm
• Грузоподъёмность: ≤200 kg
• Охлаждение: водяное
• Энкодер: 26-бит BiSS-C
• Электрич.: 380 V; номинал 55 A, макс. 110 A
• Точность: позиционирование ±10"; биение торца ≤0.02 mm; радиальное биение ≤0.03 mm
• Тормоз: давление воздуха 0.47–0.55 MPa; крутящий момент зажима ≥1400 Nm
• Масса нетто: 350 kg
