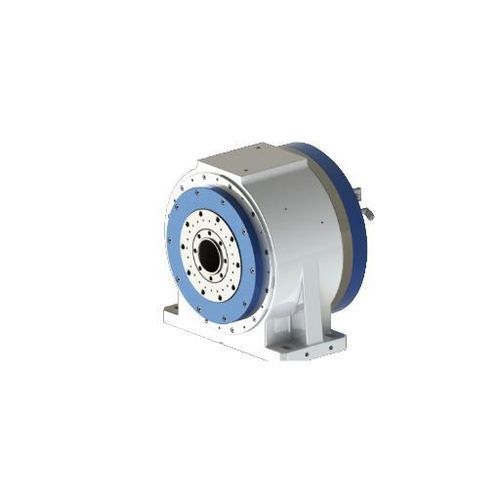

Электрический роторный стол DZDH-255-200-180-300-A26-A

горизонтальныйIP67с моментным двигателем

Описание продукта
Конфигурация DZDH-255 ориентирована на опору приспособлений и поддержание крутящего момента. Стол Ø260 мм с номинальным крутящим моментом 300 Нм, пиковым 600 Нм и грузоподъёмностью с задней бабкой до 150 кг подходит для крупных систем зажима и требовательных операций индексирования.

Ключевые параметры

• Диаметр лицевой поверхности: Ø260 мм
• Грузоподъёмность: 100 кг (150 кг с задней бабкой)
• Номинальный крутящий момент: 300 Нм; Макс. крутящий момент: 600 Нм

Технические данные (таблица)
Модель: DZDH-255-200-180-300-A26-A
Номинальная скорость: 200 rpm
Макс. скорость: 200 rpm
Номинальный крутящий момент: 300 Нм
Макс. крутящий момент: 600 Нм
Номинальный ток: 18 A
Макс. ток: 36 A
Число полюсов двигателя: 48
Номинальное напряжение: 220 V
Момент зажима: 500 Nm
Давление воздуха зажима: 0,5–0,6 MPa
Точность позиционирования: Grating ±10 s; Time grating ±3 s
Двунаправленная повторяемость: Grating ±2 s; Time grating ±1 s
Степень защиты: IP67
Опции энкодера: Mitsubishi, Fanuc, Siemens, BiSS-C (опционально)
Допустимая нагрузка: 100 кг (150 кг с задней бабкой)
Допустимая инерция заготовки: 3 kg·m²
Допустимая моментная нагрузка: 1000 Nm

Применение и примечания
Предназначен для интеграции в ЧПУ и крупные системы зажима, где требуются устойчивый крутящий момент, поддержка задней бабкой и защита по IP67. Подходит для точного индексирования, вращающейся обработки и тяжёлого зажима заготовок.

Характеристики / технические спецификации

• Модель: DZDH-255-200-180-300-A26-A
• Диаметр лицевой поверхности: Ø260 мм
• Номинальная / макс. скорость: 200 rpm / 200 rpm
• Номинальный крутящий момент: 300 Нм; Пиковый: 600 Нм
• Номинальный / макс. ток: 18 A / 36 A
• Полюсов двигателя: 48
• Номинальное напряжение: 220 V
• Момент зажима: 500 Nm (0,5–0,6 MPa)
• Точность позиционирования: Grating ±10 s; Повторяемость ±2 s
• Степень защиты: IP67
• Энкодеры: Mitsubishi, Fanuc, Siemens, BiSS-C (опционально)
• Допустимая нагрузка: 100 кг (150 кг с задней бабкой)
• Допустимая инерция: 3 kg·m²
• Допустимая моментная нагрузка: 1000 Nm
