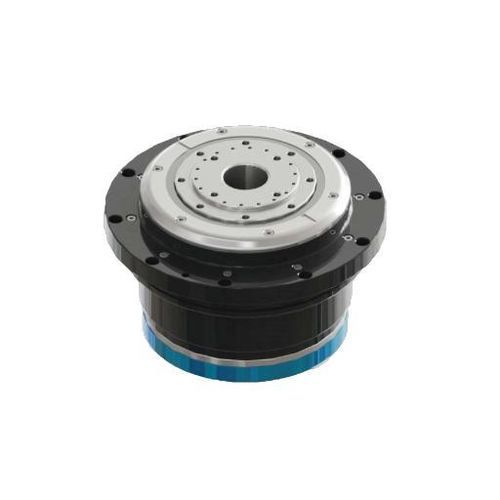

Роторный стол с двигателем DZDV-320-250-68-105-A26

горизонтальныйдля выпрямленияс прямым приводом

Описание
Конфигурация DZDV-320 обеспечивает баланс между скоростью вращения и умеренной нагрузкой на заготовку. Она обеспечивает до 250 об/мин и пиковый крутящий момент 332 Нм при допустимой нагрузке 120 кг, что делает ее подходящей для установок по заточке инструментов, где не требуется платформа на 200 кг. Обратная связь осуществляется через энкодер BiSS-C (указана 26-битная реализация в метаданных).

Ключевые характеристики

• Оптимизирован для процессов заточки с компромиссом скорость/нагрузка.
• Макс. скорость 250 об/мин; пиковый крутящий момент 332 Нм; допустимая нагрузка 120 кг.
• Высокоточный энкодер BiSS-C для позиционной обратной связи.
• Степень защиты IP67 для промышленных условий.
• Допустимая инерция заготовки 1.2 kg·m² и допустимая моментная нагрузка 500 Нм.

Технические данные
DZDV-320-250-68-105-A26

• Номинальная скорость: 200 rpm
• Максимальная скорость: 250 rpm
• Номинальный крутящий момент: 105 Nm
• Пиковый крутящий момент: 332 Nm
• Номинальный ток: 8.5 A
• Максимальный ток: 20 A
• Число полюсов двигателя: 30
• Номинальное напряжение: 220 V
• Крутящий момент зажима: /
• Давление воздуха зажима: /
• Точность позиционирования: Решётка ±10 s; Временная решётка ±3 s
• Двухнаправленная повторная точность позиционирования: Решётка ±2 s; Временная решётка ±1 s
• Степень защиты: IP67
• Тип энкодера: BiSS-C (26 бит)
• Допустимая нагрузка: 120 kg
• Допустимая инерция заготовки: 1.2 kg·m²
• Допустимая моментная нагрузка: 500 Nm

Габариты и монтаж
Габаритные и монтажные размеры доступны в виде чертежа размеров на странице продукта.
