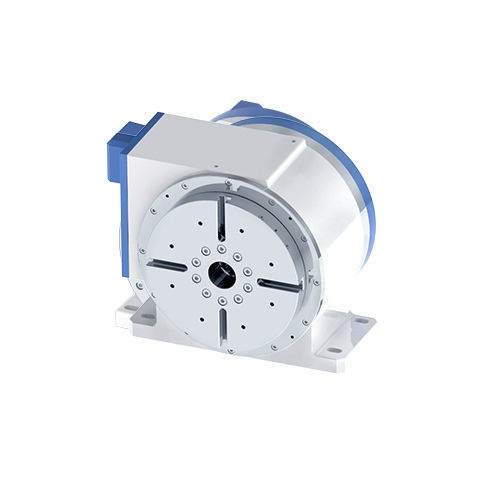

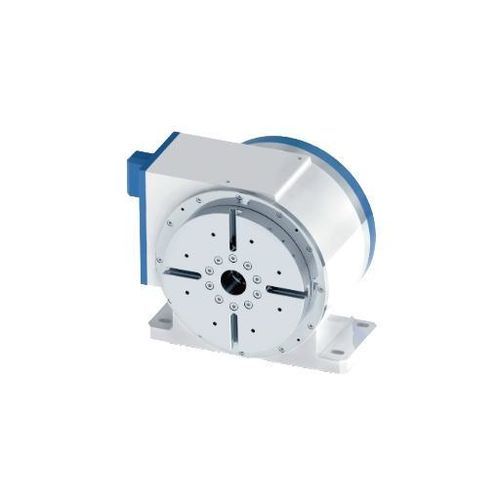

Роторный стол с двигателем DZDH-255-200-160-253-A26-A

горизонтальныйдля мехобработки материаловс прямым приводом

Обзор
Поворотный стол DZDH-255-200-160-253-A26-A предназначен для использования в качестве четвертой оси на обрабатывающих центрах и для вращающейся обработки, требующей кратковременно высокого крутящего момента и надежного зажима. Непрерывный момент 253 Nm, пиковый 748 Nm. Корпус с сквозным отверстием, возможна поддержка задней бабкой; допустимый момент нагрузки 1000 Nm; степень защиты IP67.

Ключевые характеристики

• Непрерывный момент: 253 Nm
• Пиковый момент: 748 Nm
• Зажимной момент: 500 Nm при давлении воздуха 0.5–0.6 MPa
• Номинальная/макс. скорость: 200 об/мин
• Сквозное отверстие для прохода инструмента и кабелей
• Точность позиционирования: решетка ±10 s; временная решетка ±3 s; повторяемость (в обе стороны) решетка ±2 s; временная решетка ±1 s
• Степень защиты IP67 против СОЖ и стружки
• Варианты энкодера: Mitsubishi (опция), Fanuc, Siemens, BiSS-C
• Безизносная трансмиссия для снижения обслуживания по сравнению со шнековыми приводами

Технические данные
Модель: DZDH-255-200-160-253-A26-A
Номинальная скорость: 200 rpm
Макс. скорость: 200 rpm
Номинальный момент: 253 Nm (непрерывно)
Пиковый момент: 748 Nm
Номинальный ток: 17.5 A
Макс. ток: 63 A
Число полюсов мотора: 30
Номин. напряжение: 220 V
Зажимной момент: 500 Nm
Давление воздуха зажима: 0.5–0.6 MPa
Точность позиционирования: решетка ±10 s; временная решетка ±3 s
Повторяемость (двунаправленная): решетка ±2 s; временная решетка ±1 s
Степень защиты: IP67
Тип энкодера: Mitsubishi (опция), Fanuc, Siemens, BiSS-C
Допустимая нагрузка: 100 kg (150 kg с задней бабкой)
Допустимый момент инерции заготовки: 3 kg·m²
Допустимая моментная нагрузка: 1000 Nm

Применение

• Четвертая ось в обрабатывающих центрах для многогранной обработки и индексирования
• Короткие резы с высоким моментом и тяжелая фрезерная обработка
• Оснастка с поддержкой задней бабкой для длинных или крупногабаритных деталей
• Ротационное индексирование и автоматизированные ячейки с проходным отверстием

Опции и аксессуары

• Варианты энкодера: Mitsubishi (опция), Fanuc, Siemens, BiSS-C
• Задняя бабка / опора
• Кастомные фланцы и монтажные адаптеры
• Вакуумные или гидравлические интерфейсы зажима по запросу

Информация для заказа
Стандартное обозначение: DZDH-255-200-160-253-A26-A. При заказе указывайте тип энкодера, опцию задней бабки и монтажный интерфейс. Для размеров фланца и установочных зазоров см. технические чертежи.
