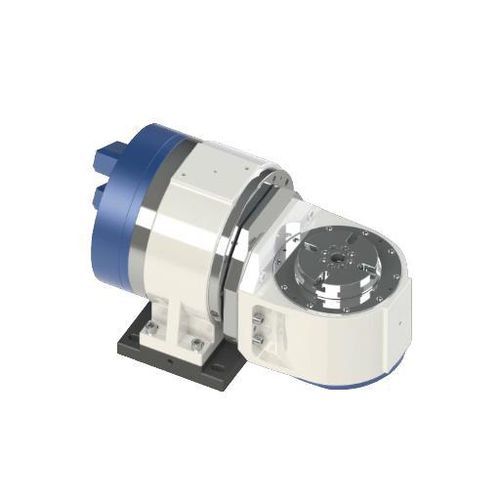

Роторный стол с двигателем DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

горизонтальныйдля мехобработки материаловс прямым приводом

Введение
DZDA-160 — одноармный пятиосевой поворотный стол, спроектированный для компактной интеграции прямоприводного движения по осям A/C. Он обеспечивает доступ к двум осям для изготовителей станков, облегчённую механическую и электрическую интеграцию и совместимость с распространёнными CNC-платформами.

Технические данные (выдержка)
Модель: DZDA-110-100/200-30/10-A26W-A4 — Ось A / Ось C
Диаметр рабочей поверхности диска (мм): Ось A: N/A | Ось C: 110
Высота центра (мм): Ось A: 110 | Ось C: N/A
Высота диска (мм): Ось A: N/A | Ось C: 149
Диаметр центрального отверстия (мм): Ось A: N/A | Ось C: 20
Способ зажима: Ось A: Воздух (0.5-0.6 MPa) | Ось C: N/A
Крутящий момент зажима (N·m): Ось A: 60 (@0.6 MPa) | Ось C: N/A
Биение (плоскость / радиальное) (мм): Ось A: N/A | Ось C: 0.003 / 0.005
Тип привода: Прямой привод с торковым мотором (оси A и C)
Напряжение драйвера (V): 220 / 220
Номинальная/макс. скорость (об/мин): Ось A 100/100 | Ось C 200/200
Номинальный/макс. крутящий момент (N·m): Ось A 29.6/52.5 | Ось C 9/30
Номинальный/макс. ток (A): Ось A 1.75/3.2 | Ось C 0.7/3
Мощность S1 100% (кВт): Ось A 0.31 | Ось C 0.19
Мощность S6 40% (кВт): Ось A 0.37 | Ось C 0.38
Датчик температуры двигателя: KTY84-130 (обе оси)
Точность позиционирования (угл.сек.): ±10 (20) | Повторяемость: ±2 (4)
Минимальная единица: 0.001"
Грузоподъёмность (кг): 10
Масса (кг): 42
Степень защиты: IP66
Совместимые управления: Lynuc, HNC, SYNTEC, FANUC, SIENMENS, MITSUBISHI

Особенности / технические характеристики

• Одноармная компоновка для компактной интеграции прямоприводных осей A/C.
• Прямой привод торковым мотором на осях A и C для точного управления моментом и позиционирования.
• Пневматический зажим в указанных конфигурациях (0.5–0.6 MPa) с крутящим моментом зажима 60 N·m (@0.6 MPa).
• Высокая точность индексирования: биение поверхности 0.003 мм, радиальное биение 0.005 мм (значения C-оси).
• Электроснабжение: питание драйвера 220 V; датчик мотора KTY84-130.
• Предназначен для интеграции в пятиосевые CNC-станки с распространёнными системами управления.
• Компактный блок: масса 42 кг и грузоподъёмность 10 кг для типичных операций крепления заготовок.
