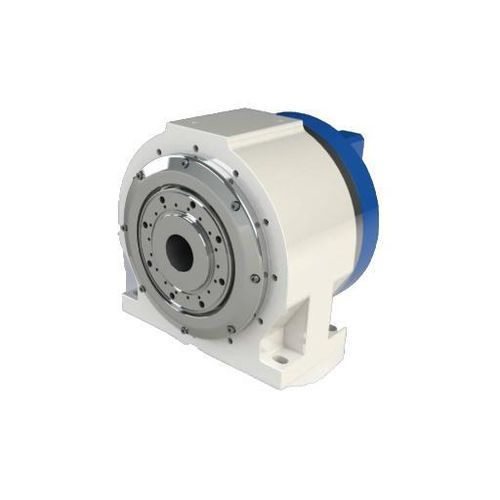

Роторный стол с двигателем DZGD-180A36

горизонтальныйдля мехобработки материаловс прямым приводом

Краткое описание
В диапазоне 180 мм модель DZGD-180A36 обеспечивает наибольший крутящий момент и грузоподъёмность. Номинальный момент 157 Нм, пиковый до 332 Нм. Выдерживает 80 кг напрямую или 120 кг с задней бабкой; подходит для компактной интеграции в станки ЧПУ без увеличения поворотной платформы.

Технические данные (таблица)
DZGD-180A36
Номинальная скорость: 200 rpm
Макс. скорость: 250 rpm
Номинальный крутящий момент: 157 Nm
Макс. крутящий момент (пик): 332 Nm
Номинальный ток: 12.7 A
Макс. ток: 20 A
Число полюсов двигателя: 30
Номинальное напряжение: 220 V
Момент зажима: 235 Nm
Давление воздуха зажима: 0.5~0.6 MPa
Точность позиционирования: решетка ±10 s; временная решетка ±3 s
Двунаправленная повторная точность позиционирования: решетка ±2 s; временная решетка ±1 s
Степень защиты: IP67
Опции энкодера: Mitsubishi, Fanuc, Siemens, BiSS-C
Допустимая нагрузка: 80 кг (120 кг с задней бабкой)
Допустимая инерция заготовки: 1.2 kg·m²
Допустимая моментная нагрузка: 500 Nm

Габариты
Схема размеров доступна на странице продукта (схематическое изображение).

Ключевые характеристики

• Модель: DZGD-180A36
• Диаметр стола: 180 mm
• Номинальная/макс. скорость: 200 / 250 rpm
• Номин. крутящий момент: 157 Nm; пиковый: 332 Nm
• Допустимая нагрузка: 80 кг (120 кг с задней бабкой)
• Момент зажима: 235 Nm; давление 0.5~0.6 MPa
• Точность позиционирования и повторяемость: решетка ±10s / ±2s; время ±3s / ±1s
• Степень защиты: IP67
• Опции энкодера: Mitsubishi, Fanuc, Siemens, BiSS-C
• Допустимая инерция: 1.2 kg·m²; допустимая моментная нагрузка: 500 Nm
