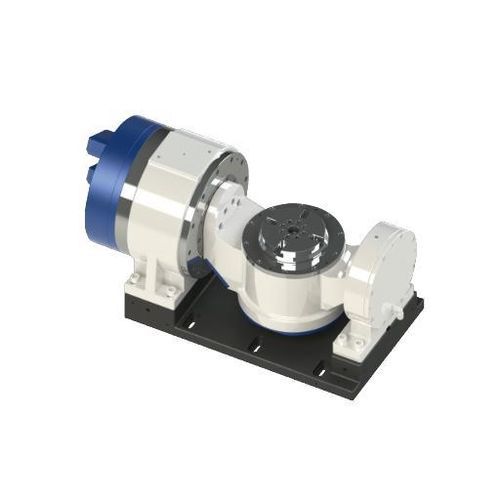

Роторный стол с двигателем DZDA-160-250/400-105/20-A26-A/A3

горизонтальныйдля мехобработки материаловкомпактный

Обзор продукта
DZDC-160-A3 — компактный пятиосевой стол люльковой компоновки для многолицевой обработки мелких деталей. Оси A и C с прямым приводом (торк-мотор), рабочая поверхность Ø110 мм, грузоподъемность 30 кг — решение для точного позиционирования и одновременной 5-осевой обработки.

Ключевые параметры

• Диаметр лицевой поверхности: Ø110 мм
• Полезная нагрузка: 30 кг
• Номинальный / максимальный момент: Ось A 105 / 332 N·m ; Ось C 20 / 80 N·m
• Номинальная / максимальная скорость: Ось A 200 / 250 об/мин ; Ось C 200 / 400 об/мин
• Степень защиты: IP66

ТЕХНИЧЕСКИЕ ДАННЫЕ (из таблицы)
Модель: DZDA-160-250/400-105/20-A26-A/A3
Колонки: Ось A | Ось C
Диаметр поверхности диска (мм): / | 200
Высота центра (мм): 205 | /
Высота диска (мм): / | 244.5
Диаметр центрального отверстия (мм): / | 22
Метод зажима: Воздух (0.5–0.55 МПа) | Воздух (0.5–0.55 МПа)
Крутящий момент зажима (Н·м): 235 (@0.5 МПа) | 235 (@0.5 МПа)
Биение поверхности диска (мм): / | 0.005
Радиальное биение диска (мм): / | 0.005
Тип привода: Тормозной мотор прямого привода | Тормозной мотор прямого привода
Напряжение для драйвера (В): 220 | 220
Номинальная / максимальная скорость (об/мин): 200 / 250 | 200 / 400
Номинальный / максимальный момент (Н·м): 105 / 332 | 20 / 80
Номинальный / максимальный ток (А): 8.5 / 30 | 2.7 / 10.8
Выходная мощность S1 100% (кВт): 2.2 | 0.42
Выходная мощность S6 40% (кВт): 3.29 | 0.63
Система охлаждения: Естественное охлаждение | Естественное охлаждение
Датчик температуры мотора: KTY84-130 | KTY84-130
Точность позиционирования (угл. секунды): ±10 (20) | ±10 (20)
Повторяемая точность (угл. секунды): ±2 (4) | ±2 (4)
Минимальная единица (°): 0.001 | 0.001
Грузоподъемность (кг): 30
Вес (кг): 149
Степень защиты: IP66
Совместимые системы управления: Lync, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI

Характеристики / Технические спецификации

• Компоновка: компактная люлька для пятиосевой обработки мелких деталей
• Модель: DZDC-160-A3
• Рабочая поверхность (диаметр): Ø110 мм
• Полезная нагрузка: 30 кг
• Тип привода: торк-мотор прямого привода на осях A и C
• Моменты: Ось A 105 / 332 N·m ; Ось C 20 / 80 N·m
• Скорости: Ось A 200 / 250 об/мин ; Ось C 200 / 400 об/мин
• Точность позиционирования: тип. ±10 (20) угл. сек ; повторяемость тип. ±2 (4) угл. сек
• Зажим: пневматический (0.5–0.55 МПа), момент зажима 235 Н·м (@0.5 МПа)
• Степень защиты: IP66
• Вес изделия: 149 кг
• Совместимость контролеров: Lync, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI
