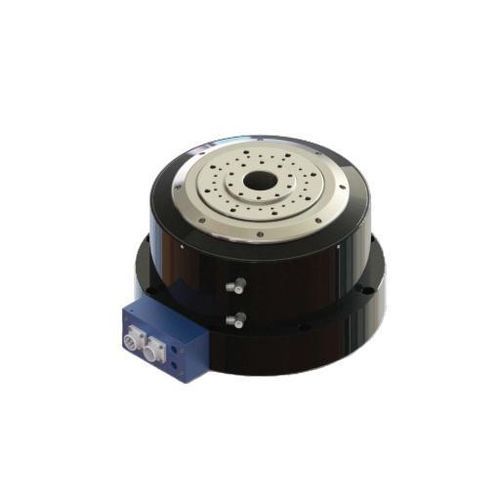

Роторный стол с двигателем DZDV-320-200-225-300-A26

горизонтальныйдля выпрямленияс прямым приводом

Обзор продукта
Конструкция с закрытым основанием размещает вращающийся корпус и внешние соединения в более высоком корпусе, сохраняя номинальный крутящий момент 300 Нм и допустимую нагрузку 200 кг серии DZDV-320. Узел обеспечивает поворотный стол 200 кг с пиковым моментом 600 Нм, опциональным зажимом 235 Нм, защитой IP67 и обратной связью BiSS-C, предназначен для шлифовальных станков с прямым приводом и прецизионных индексирующих операций.

ТЕХНИЧЕСКИЕ ДАННЫЕ (таблица)
DZDV-320-200-225-300-A26
Номинальная скорость: 200 rpm
Макс. скорость: 200 rpm
Номинальный крутящий момент: 300 Нм
Пиковый момент (Max.torque): 600 Нм
Номинальный ток: 18 A
Максимальный ток: 36 A
Число полюсов двигателя: 48
Номинальное напряжение: 220 V
Зажимной момент (опция): 235 Нм
Давление воздуха зажима: 0,5–0,6 MPa
Точность позиционирования (решетка): ±10 s
Точность позиционирования (временная решетка): ±3 s
Двунаправленная повторяемость (решетка): ±2 s
Двунаправленная повторяемость (временная решетка): ±1 s
Степень защиты: IP67
Тип энкодера: BiSS-C
Допустимая нагрузка: 200 кг
Допустимая инерция заготовки: 3 kg·m²
Допустимая моментная нагрузка: 1000 Нм

Применения

• Интеграция в шлифовальные станки с прямым приводом, требующие закрытой прокладки соединений.
• Прецизионное индексирование и вертикальные операции зажима при высоких нагрузках.
• Столы станков и автоматизированные ячейки с требованием защиты IP67.

Характеристики / технические спецификации

• Модель: DZDV-320-200-225-300-A26 (закрытое основание)
• Номинальная/макс. скорость: 200 rpm
• Номинальный момент: 300 Нм; Пиковый момент: 600 Нм
• Номинальный/макс. ток: 18 A / 36 A
• Число полюсов: 48
• Номинальное напряжение: 220 V
• Опциональный зажим: 235 Нм (0,5–0,6 MPa)
• Точность и повторяемость указаны в секундах (см. таблицу)
• Степень защиты: IP67
• Энкодер: BiSS-C
• Допустимая нагрузка: 200 кг; Допустимая инерция: 3 kg·m²; Допустимая моментная нагрузка: 1000 Нм
