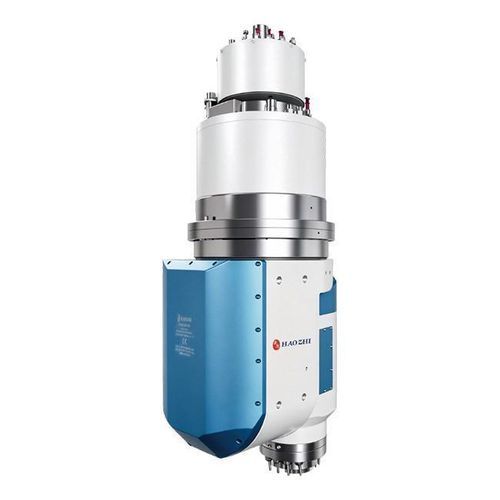

Фрезерная головка 5 осей DBDP-310-60/60-250/350-A26W-A/A

с прямым приводомс установкой на фланцедля авиационной промышленности

Описание
Фрезерная головка Haozhi Super Motor DBDP-310-60/60-270/350-A26W-A/A разработана для высокопроизводительной 5-осевой обработки. В компактной и легкой конструкции объединены высокая жесткость, большая плотность крутящего момента и точное управление движением. За счёт передовой моторной технологии и высокоскоростного моторизованного шпинделя головка обеспечивает высокую режущую способность, позиционирование на уровне микронов и быструю динамическую реакцию для сложных металлообрабатывающих задач. Рекомендуется для аэрокосмической, автомобильной отрасли, производства пресс-форм и прецизионных компонентов для повышения производительности, качества поверхности и общей эффективности оборудования.

Функции и особенности

• Высокая жесткость: Оптимизированная конструкция подшипников и шпинделя обеспечивает осевую и радиальную жесткость на конце шпинделя более 150 N/µm. Компактная быстродействующая система зажима с высокой жесткостью фиксации обеспечивает стабильные условия резания.
• Высокая эффективность: Современная моторная технология обеспечивает больший крутящий момент при том же монтажном пространстве; номинальный крутящий момент C = 430 N·m (+15% к аналогам). Пневматическая зажимная тормозная система A/C предоставляет крутящий момент зажима 1080 N·m (A) и 2160 N·m (C). Шпиндель: макс. 20 000 об/мин, непрерывный крутящий момент (S1) 50 N·m, мощность шпинделя 40 kW — повышает съём материала и сокращает цикл.
• Высокая точность: Высокое разрешение энкодера и моментный мотор обеспечивают повторяемость ±2 угловых секунды при 5-осевой обработке, уменьшая вибрации и улучшая чистоту поверхности.
• Лёгкая конструкция: Компактная конструкция, общая масса ≈280 кг (≈4% легче аналогов), снижает инерцию и повышает скорость динамической реакции.

Технические данные
DBDP-310-60/60-270/350-A26W-A/A
Параметр: Двигатель с прямым приводом
Конфигурация головы: Двигатель с прямым приводом
Диаметр монтажного фланца (мм): Φ310
Номинальный крутящий момент (N·m): A: 270 C: 430
Максимальный крутящий момент (N·m): A: 540 C: 860
Номинальная скорость (rpm): A: 60 C: 60
Точность разрешения (сек.): A/C: ±7.5/±7.5
Точность повторяемости (arcsec): A/C: ±2
Энкодер: Drive CliQ 27 bit
Охлаждение: Водяное охлаждение
Крутящий момент зажима (N·m): A: 1080 C: 2160
Крутящий момент основной шпинделя S1 (N·m): 50
Мощность основной шпинделя S1 (kW): 40
Общий вес машины (kg): ≈280

Характеристики / технические спецификации

• Модель: DBDP-310-60/60-270/350-A26W-A/A (серия Super Motor)
• Диаметр фланца: Φ310 мм
• Номинальный крутящий момент: A 270 N·m; C 430 N·m
• Максимальный крутящий момент: A 540 N·m; C 860 N·m
• Номинальная скорость осей: A 60 rpm; C 60 rpm
• Разрешение: A/C ±7.5 сек
• Повторяемость: A/C ±2 arcsec
• Энкодер: Drive CliQ 27 bit
• Охлаждение: Водяное
• Крутящий момент зажима: A 1080 N·m; C 2160 N·m
• Крутящий момент шпинделя S1: 50 N·m
• Мощность шпинделя S1: 40 kW
• Приблизительный вес: ≈280 kg
