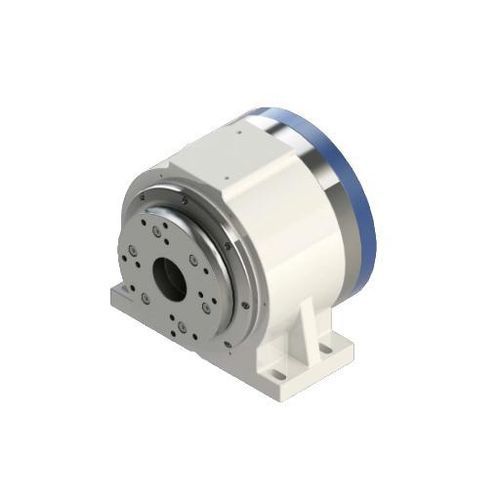

Роторный стол с двигателем DZGD-180A35

горизонтальныйдля выпрямленияс прямым приводом

Краткое описание
DZGD-180A35 — поворотный стол, предназначенный для заточки инструментов и конфигураций с опорой заготовки. С задней бабкой допустимая нагрузка увеличивается с 60 кг до 100 кг. Несколько вариантов энкодеров (Mitsubishi, Fanuc, Siemens, BiSS-C) обеспечивают интеграцию с распространёнными CNC‑системами. Номинальная скорость 200 rpm, максимальная 250 rpm; номинальный крутящий момент 105 Nm (пик 332 Nm).

Технические данные
DZGD-180A35
Номинальная скорость: 200 rpm
Максимальная скорость: 250 rpm
Номинальный крутящий момент: 105 Nm
Максимальный крутящий момент: 332 Nm
Номинальный ток: 8,5 A
Максимальный ток: 20 A
Число полюсов двигателя: 30
Номинальное напряжение: 220 V
Зажимной момент: Assorting
Давление воздуха зажима: 0,5–0,6 MPa
Точность позиционирования (grating / time grating): ±10 с / ±3 с
Двунаправленная повторная точность позиционирования (grating / time grating): ±2 с / ±1 с
Степень защиты: IP67
Тип энкодера: Mitsubishi (опционально), Fanuc, Siemens, BiSS-C
Допустимая нагрузка: 60 кг (100 кг с задней бабкой)
Допустимая инерция заготовки: 1,2 kg·m²
Допустимая моментная нагрузка: 500 Nm

Ключевые характеристики

• Грузоподъёмность: 60 кг стандарт, 100 кг с задней бабкой
• Высокая точность позиционирования за счёт grating и time grating
• Несколько интерфейсов энкодеров для интеграции с CNC
• Предназначен для заточки инструментов при скорости до 250 rpm и пиковом моменте 332 Nm

Характеристики / спецификации

• Модель: DZGD-180A35
• Номинальная скорость: 200 rpm
• Максимальная скорость: 250 rpm
• Номинальный крутящий момент: 105 Nm; Пиковый: 332 Nm
• Номинальный ток: 8,5 A; Максимальный ток: 20 A
• Число полюсов двигателя: 30
• Номинальное напряжение: 220 V
• Зажимной момент: Assorting
• Давление воздуха зажима: 0,5–0,6 MPa
• Точность позиционирования: Grating ±10 с; Time grating ±3 с
• Двунаправленная повторная точность: Grating ±2 с; Time grating ±1 с
• Степень защиты: IP67
• Варианты энкодеров: Mitsubishi (опционально), Fanuc, Siemens, BiSS-C
• Допустимая нагрузка: 60 кг (100 кг с задней бабкой)
• Допустимая инерция заготовки: 1,2 kg·m²
• Допустимая моментная нагрузка: 500 Nm
