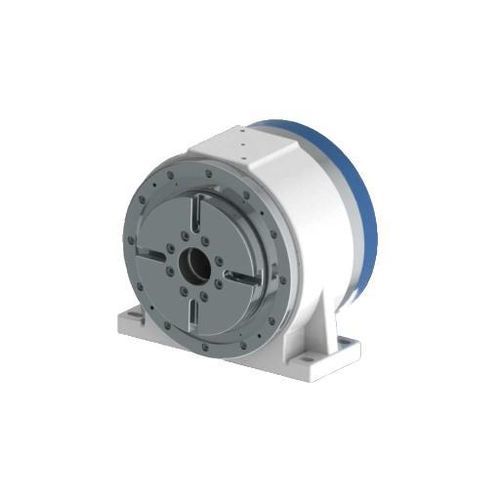

Роторный стол с двигателем DZGD-180A13

горизонтальныйдля мехобработки материаловс прямым приводом

Введение
DZGD-180A13 — поворотный стол с прямым приводом диаметром 180 мм, предназначенный для интеграции с системами ЧПУ. Опции энкодера включают Mitsubishi, FANUC, Siemens и BiSS-C. Механическая конструкция рассчитана на стандартную допустимую нагрузку 50 кг (80 кг с опорой сзади), номинальную скорость 200 rpm и максимальную 250 rpm, с пиковым моментом до 276 Nm. Степень защиты IP67 и пневматическое зажимное устройство (235 Nm) подходят для промышленных условий обработки.

Технические данные
DZGD-180A13
Номинальная скорость: 200 rpm
Максимальная скорость: 250 rpm
Номинальный момент: 73.7 Nm
Макс. момент: 276 Nm
Номинальный ток: 4.5 A
Макс. ток: 20.7 A
Число полюсов двигателя: 44
Номинальное напряжение: 220 V
Зажимной момент: 235 Nm
Давление воздуха зажима: 0.5–0.6 MPa
Точность позиционирования: Grating ±10 s; Time grating ±3 s
Повторная точность позиционирования (двунаправленная): Grating ±2 s; Time grating ±1 s
Степень защиты: IP67
Тип энкодера: Mitsubishi, FANUC, Siemens, BiSS-C (опционально)
Допустимая нагрузка: 50 кг (80 кг с задней опорой)
Допустимая инерция заготовки: 0.99 kg·m²
Допустимая нагрузка моментом: 500 Nm

Характеристики / технические спецификации

• Модель: DZGD-180A13
• Диаметр платформы: 180 mm
• Номинальная скорость: 200 rpm
• Максимальная скорость: 250 rpm
• Номинальный момент: 73.7 Nm
• Пиковый момент: 276 Nm
• Номинальный ток: 4.5 A; Макс. ток: 20.7 A
• Число полюсов двигателя: 44
• Номинальное напряжение: 220 V
• Зажимной момент: 235 Nm; Давление воздуха зажима: 0.5–0.6 MPa
• Точность позиционирования: Grating ±10 s; Time grating ±3 s
• Повторяемость (двунаправленная): Grating ±2 s; Time grating ±1 s
• Степень защиты: IP67
• Опции энкодера: Mitsubishi, FANUC, Siemens, BiSS-C
• Допустимая нагрузка: 50 кг (80 кг с задней опорой)
• Допустимая инерция заготовки: 0.99 kg·m²
• Допустимая нагрузка моментом: 500 Nm
