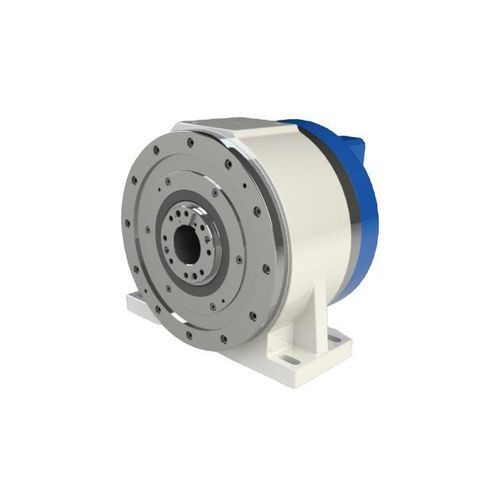

Роторный стол с двигателем DZGD-180A31

горизонтальныйдля мехобработки материаловс прямым приводом

Обзор продукта
DZGD-180A31 — это 180 мм прямоприводной поворотный стол, предназначенный для поддерживаемых схем индексирования CNC и прерывистых операций обработки. Стандартная допустимая нагрузка 50 кг, при использовании задней бабки допустимая нагрузка увеличивается до 80 кг. Высокий пиковый крутящий момент обеспечивает выполнение требовательных операций резания и позиционирования.

Ключевые параметры

• Диаметр рабочей поверхности: Ø180 мм
• Допустимая нагрузка: 50 кг (80 кг с задней бабкой)
• Номинальная скорость: 200 rpm, Максимальная скорость: 250 rpm
• Номинальный крутящий момент: 73.7 Nm, Максимальный крутящий момент: 276 Nm
• Степень защиты: IP67

Технические данные
Модель: DZGD-180A31
Номинальная скорость: 200 rpm
Максимальная скорость: 250 rpm
Номинальный крутящий момент: 73.7 Nm
Макс. крутящий момент: 276 Nm
Номинальный ток: 4.5 A
Макс. ток: 20.7 A
Количество полюсов двигателя: 44
Номинальное напряжение: 220 V
Крутящий момент зажима: 235 Nm
Давление воздуха зажима: 0.5-0.6 MPa
Точность позиционирования: Решетка ±10 сек; Временная решетка ±3 сек
Двунаправленная повторяемая точность: Решетка ±2 сек; Временная решетка ±1 сек
Опции энкодеров: Mitsubishi, Fanuc, Siemens, BiSS-C (опционально)
Допустимая инерция рабочего места: 0.99 kg·m²
Допустимая моментная нагрузка: 500 Nm

Особенности и области применения

• Конструкция с прямым приводом для высокого крутящего момента и точного индексирования
• Опция задней бабки увеличивает допустимую нагрузку и стабильность заготовки при поддерживаемых установках
• Несколько вариантов энкодеров для интеграции с распространёнными CNC-системами управления
• Класс защиты IP67 для промышленной эксплуатации
• Подходит для CNC-индексирования, прерывистого фрезерования и интеграции в многоосные станки

Размеры и чертеж
Включает платформу Ø180 мм; подробные размерные чертежи и информация по креплению доступны в документации производителя.

Характеристики / Технические спецификации

• Модель: DZGD-180A31
• Диаметр лицевой поверхности: Ø180 мм
• Допустимая нагрузка: 50 кг (80 кг с задней бабкой)
• Номинальная скорость: 200 rpm
• Максимальная скорость: 250 rpm
• Номинальный крутящий момент: 73.7 Nm
• Максимальный крутящий момент: 276 Nm
• Номинальный ток: 4.5 A
• Макс. ток: 20.7 A
• Количество полюсов двигателя: 44
• Номинальное напряжение: 220 V
• Крутящий момент зажима: 235 Nm
• Давление воздуха в зажиме: 0.5-0.6 MPa
• Точность позиционирования: Решетка ±10 сек / Временная решетка ±3 сек
• Двунаправленная повторяемость: Решетка ±2 сек / Временная решетка ±1 сек
• Степень защиты: IP67
• Энкодер: Mitsubishi, Fanuc, Siemens, BiSS-C (опционально)
• Допустимая инерция: 0.99 kg·m²
• Допустимая моментная нагрузка: 500 Nm
