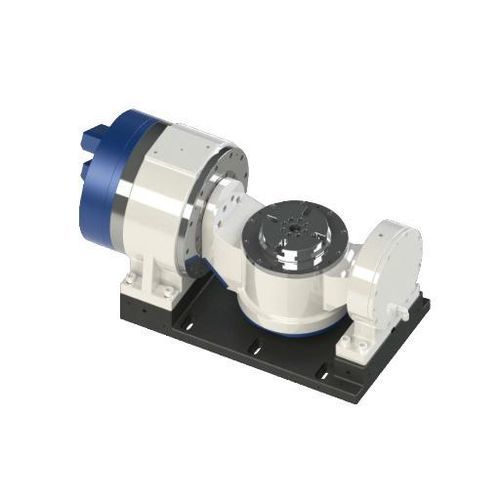

Роторный стол с двигателем DZDC-160-250/2000-105/17-A26W-A/A

горизонтальныйдля мехобработки материаловкомпактный

Краткое описание
Данная модификация DZDC-160 рассчитана на C‑ось со скоростью 2 000 об/мин для непрерывной высокоскоростной работы вместо традиционного индексирования. Водяное охлаждение C‑оси, грузоподъемность 30 кг и до 332 Н·м пикового момента по оси A обеспечивают быструю вращательную обработку заготовки в компактной пятиосевой люльке, применимой в промышленной обработке.

Технические данные
DZDC-160-250/2000-105/17-A26W-A/A
Ось A / Ось C
Диаметр рабочей поверхности диска (мм): A - / ; C - 200
Высота центра (мм): A - 205 ; C - /
Высота диска (мм): A - / ; C - 246.5
Диаметр центрального отверстия (мм): A - / ; C - 22
Метод зажима: A - Воздух(0.5-0.55MPa) ; C - Воздух(0.5-0.55MPa)
Зажимной момент (N·m): A - 235(@0.5MPa) ; C - 235(@0.5MPa)
Биение поверхности диска (мм): A - / ; C - 0.005
Радиальное биение диска (мм): A - / ; C - 0.005
Тип привода: A / C - Торquemotor прямой привод
Напряжение драйвера (В): A / C - 220
Номинальная/макс. скорость (об/мин): A - 200/250 ; C - 2000/2000
Номинальный/макс. момент (N·m): A - 105/332 ; C - 17.6/87.2
Номинальный/макс. ток (A): A - 8.5/30 ; C - 10.5/55
Выходная мощность S1 100% (кВт): A - 2.2 ; C - 3.7
Выходная мощность S6 40% (кВт): A - 3.29 ; C - 7.4
Система охлаждения: A ось — естественное охлаждение; C ось — водяное охлаждение (расход 2.5 L/min)
Тип датчика температуры мотора: A / C - KTY84-130
Точность позиционирования (угл.сек): A / C - ±10(20)
Повторяемая точность (угл.сек): A / C - ±2(4)
Минимальная единица (") : A / C - 0.001
Грузоподъемность (кг): 30 (обе оси)
Вес (кг): 147.6 (всего)
Уровень защиты: IP66
Совместимость: Lync, HNC, SYNTEC, FANUC, SIENMENS, MITSUBISHI

Характеристики / технические спецификации

• Модель: DZDC-160 (вариант DZDC-160-250/2000-105/17-A26W-A/A)
• Высокоскоростная конфигурация C‑оси: 2000/2000 об/мин, водяное охлаждение
• Скорость A‑оси: 200/250 об/мин (естественное охлаждение)
• Грузоподъемность: 30 кг
• Крутящий момент A‑оси ном./макс.: 105/332 Н·м
• Крутящий момент C‑оси ном./макс.: 17.6/87.2 Н·м
• Зажим: пневматический (воздух 0.5–0.55 МПа), момент зажима 235 Н·м (@0.5 МПа)
• Прямой привод торquemotor на обеих осях
• Напряжение драйвера 220 В; токи A: 8.5/30 A, C: 10.5/55 A
• Мощности S1/S6: A S1 2.2 kW / S6 3.29 kW ; C S1 3.7 kW / S6 7.4 kW
• Размеры диска (C‑ось): Ø 200 мм, высота диска 246.5 мм, диаметр центрального отверстия 22 мм
• Биение (C‑ось): 0.005 мм поверхность; 0.005 мм радиальное
• Точность позиционирования: ±10(20) угл.сек.; повторяемость ±2(4) угл.сек.
• Защита IP66; общий вес 147.6 кг
• Типичное применение: интеграция в пятиосевые обрабатывающие центры, требующие высокой скорости вращения C‑оси и компактного люлькового крепления
