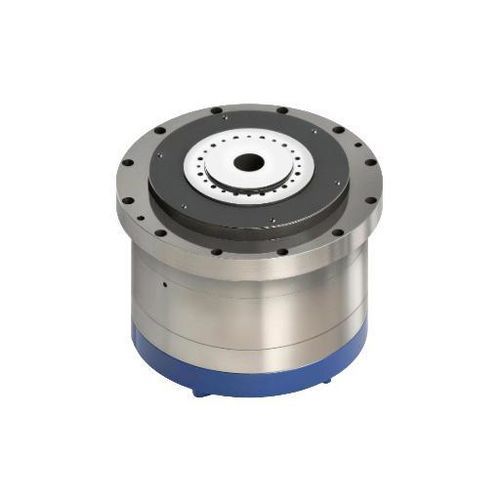

Роторный стол с двигателем DZDV-160-200-62-35-A26-A1

вертикальныйдля мехобработки материаловкомпактный

Обзор продукта
Конфигурация A1 разработана для компактных компоновок станков. Вращающий узел имеет массу 40 кг и допускает полезную нагрузку до 35 кг. Обеспечивает номинальную скорость 240 об/мин, 26‑битную обратную связь BiSS‑C, степень защиты IP66 и двунаправляемую повторяемость ±1 arcsec.

Технические данные (таблица)
DZDV-160-200-62-35-A26-A1
Номинальная скорость: 240 об/мин
Максимальная скорость: 240 об/мин
Номинальный момент: 30 Nm
Максимальный момент: 75 Nm
Номинальный ток: 2.8 A
Максимальный ток: 7.0 A
Число полюсов мотора: 22
Номинальное напряжение: 220 V
Зажимной момент: ≥235 Nm
Давление воздуха для зажима: 0.47–0.55 MPa
Точность позиционирования: ±3 arcsec
Двунаправленная повторяемость позиционирования: ±1 arcsec
Степень защиты: IP66
Энкодер: 26 bit (протокол BiSS‑C)
Допустимая нагрузка: 35 kg
Уровень шума: ≤68 dB
Масса (нетто): 40 kg

Применение

• Компактный CNC‑индекс и 4‑осевые конфигурации, требующие герметичных высокоточных поворотных столов с замкнутой системой обратной связи.

Технические характеристики

• Модель: DZDV-160-200-62-35-A26-A1
• Конфигурация: A1 для компактных компоновок машин
• Масса вращающего узла: 40 kg
• Допустимая полезная нагрузка: 35 kg
• Номинальная / макс. скорость: 240 об/мин
• Номинальный / макс. момент: 30 Nm / 75 Nm
• Номинальный / макс. ток: 2.8 A / 7.0 A
• Число полюсов: 22
• Номинальное напряжение: 220 V
• Зажимной момент: ≥235 Nm
• Давление воздуха для зажима: 0.47–0.55 MPa
• Точность позиционирования: ±3 arcsec
• Двунаправленная повторяемость: ±1 arcsec
• Степень защиты: IP66
• Энкодер: 26 bit (BiSS‑C)
• Допустимая нагрузка: 35 kg
• Уровень шума: ≤68 dB
• Масса (нетто): 40 kg
