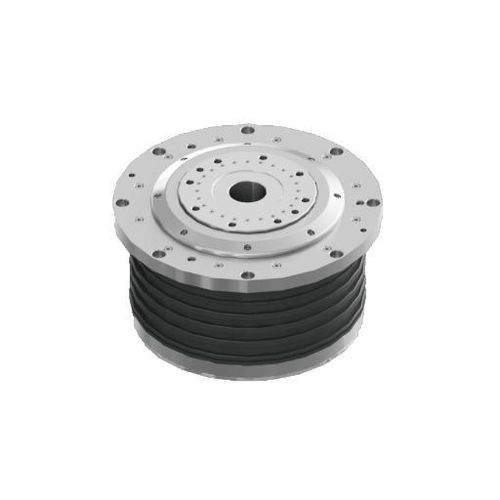

Роторный стол с двигателем DZDV-320-200-41-300-A26

горизонтальныйдля выпрямленияIP67

Обзор
DZDV-320-200-41-300-A26 — низкопрофильный поворотный стол, разработанный для шлифовки инструментов и интеграции в станки. Он сочетает широкую верхнюю монтажную поверхность с компактной высотой, номинальный момент 300 Нм, пиковой момент 600 Нм и допустимую нагрузку 200 кг. Опциональный пневматический зажим и обратная связь BiSS-C обеспечивают точное позиционирование в автоматизированных шлифовальных и обрабатывающих ячейках.

Технические данные
DZDV-320-200-41-300-A26
Номинальная скорость: 200 rpm
Максимальная скорость: 200 rpm
Номинальный крутящий момент: 300 Nm
Максимальный крутящий момент: 600 Nm
Номинальный ток: 18 A
Максимальный ток: 36 A
Количество полюсов двигателя: 48
Номинальное напряжение: 220 V
Крутящий момент зажима: 235 Nm
Давление воздуха зажима: 0,5–0,6 MPa (опция)
Точность позиционирования: решетка ±10 s; временная решетка ±3 s
Двунаправленная повторяемость: решетка ±2 s; временная решетка ±1 s
Класс защиты: IP67
Тип энкодера: BiSS-C
Допустимая нагрузка: 200 кг
Допустимая инерция заготовки: 3 kg·m²
Допустимая моментная нагрузка: 1000 Nm

Применение
Интеграция в шлифовальные станки для инструментов, сервоиндексация для систем зажима и использование в компактных производственных ячейках, где требуются высокий крутящий момент и точная обратная связь от энкодера.

Характеристики / технические спецификации

• Модель: DZDV-320-200-41-300-A26
• Низкопрофильная конструкция с широкой верхней монтажной поверхностью
• Номинальный / пиковый момент: 300 Nm / 600 Nm
• Допустимая нагрузка: 200 кг; допустимая инерция: 3 kg·m²
• Скорость: 200 rpm (номинальная и макс.)
• Обратная связь энкодера: BiSS-C для высокоточного позиционирования
• Пневмокрепление (опция): 235 Nm при 0,5–0,6 MPa
• Класс защиты: IP67
• Электрические параметры: 220 V; номинальный ток 18 A, макс. 36 A
• Подходит для шлифовальных приспособлений и автоматизированных ячеек
