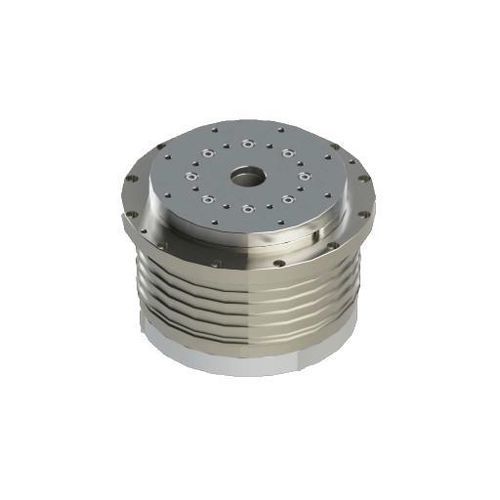

Роторный стол с двигателем DZDV-320-200-60.5-300-A26

горизонтальныйдля выпрямлениякомпактный

Введение
В этой конфигурации привод с пиковым крутящим моментом 600 Нм и допустимой нагрузкой 200 кг размещены в компактном цилиндрическом корпусе. Прибор поддерживает инерцию заготовки до 3 кг·м² и допустимую моментную нагрузку 1 000 Нм, что позволяет использовать крупные оснастки без высокого внешнего основания. Опционально доступен пневмозажим и обратная связь BiSS‑C.

Технические данные
DZDV-320-200-60.5-300-A26
Номинальная скорость: 200 rpm
Макс. скорость: 200 rpm
Номинальный момент: 300 Nm
Пиковый момент: 600 Nm
Номинальный ток: 18 A
Максимальный ток: 36 A
Число полюсов двигателя: 48
Номинальное напряжение: 220 V
Момент зажима: Assorting 235 Nm (опция)
Давление воздуха в зажиме: Assorting 0.5–0.6 MPa (опция)
Точность позиционирования: Grating ±10 s; Time grating ±3 s
Двунаправленная повторяемость позиционирования: Grating ±2 s; Time grating ±1 s
Степень защиты: IP67
Тип энкодера: BiSS-C (26 bit)
Допустимая нагрузка: 200 kg
Допустимая инерция заготовки: 3 kg·m²
Допустимая моментная нагрузка: 1000 Nm

Применение
Предназначен для прямого привода при шлифовании инструментов и интеграции в компактные 4‑осевые поворотные столы. Подходит для автоматизированных систем шлифования, массивных приспособлений при ограниченном пространстве и прецизионных вращающихся осей на производственных линиях.

Характеристики / технические спецификации

• Модель: DZDV-320-200-60.5-300-A26
• Номинальная / макс. скорость: 200 rpm / 200 rpm
• Номинальный момент: 300 Nm; Пиковый момент: 600 Nm
• Допустимая нагрузка: 200 kg
• Допустимая инерция заготовки: 3 kg·m²
• Допустимая моментная нагрузка: 1000 Nm
• Номинальный / макс. ток: 18 A / 36 A
• Число полюсов: 48
• Номинальное напряжение: 220 V
• Пневматический момент зажима (опция): 235 Nm; Давление воздуха: 0.5–0.6 MPa
• Точность позиционирования: Grating ±10 s; Повторяемость двунаправленная: Grating ±2 s
• Энкодер: BiSS-C (26 bit)
• Степень защиты: IP67
