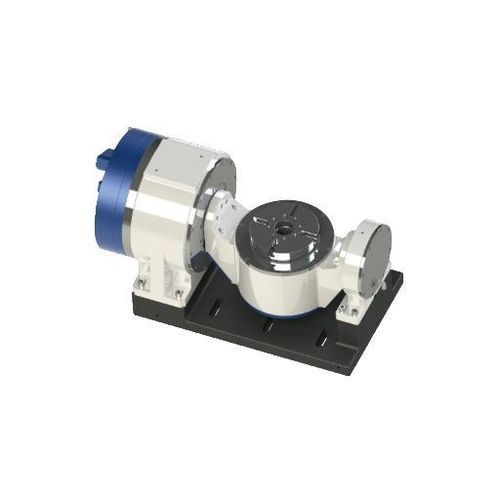

Роторный стол с двигателем DZDC-260-20/1250-30/105-A20V-A/AB

горизонтальныйдля мехобработки материаловс прямым приводом

Описание
DZDC-260-A6 — пятиосевой стол-колыбель, увеличивающий рабочую поверхность до 260 мм и выдерживающий полезную нагрузку 60 кг. Оси A и C используют прямой привод с торquemotor, пиковые моменты: A — 600 N·m, C — 332 N·m, что обеспечивает сбалансированную платформу для обработки сложных среднеразмерных деталей.

Ключевые параметры

• Диаметр рабочей поверхности: Ø260 мм (ось C)
• Полезная нагрузка: 60 кг
• Макс. крутящий момент: ось A 600 N·m; ось C 332 N·m
• Тип привода: торquemotor прямой привод (A и C)
• Охлаждение: водяное (ось A) / природное (ось C)
• Степень защиты: IP66

ТЕХНИЧЕСКИЕ ДАННЫЕ (таблица)
Модель: DZDC-260-20/1250-30/105-A20V-A/AB
A ось | C ось
Диаметр поверхности диска (мм): / | 280
Высота центра (мм): 200 | /
Высота диска (мм): / | 256.8
Диаметр центрального отверстия (мм): / | 45
Способ зажима: Воздух(0.5-0.55MPa) | Воздух(0.5-0.53MPa)
Крутящий момент зажима (N.m): GLN(@0.5MPa) | 235(@0.5MPa)
Биение поверхности диска (мм): / | 0.01
Радиальное биение диска (мм): / | 0.005
Тип привода: Торquemotor прямой привод | Торquemotor прямой привод
Напряжение для драйвера (V): 220 | 220
Номинальная/макс. скорость (об/мин): 200/200 | 200/250
Номинальный/макс. крутящий момент (N.m): 300/600 | 109/332
Номинальный/макс. ток (A): 18/36 | 8.5/90
Выходная мощность S1 100% (kW): 6 | 2.2
Выход S6 40% (kW): 7.2 | 3.29
Расход газа для пневмоуплотнения (л/мин): / | /
Система охлаждения: Водяное охлаждение | Естественное охлаждение
Расход охлаждающей жидкости: >3.5 | /
Тип датчика температуры мотора: KTV84-130 | KTV84-120
Точность позиционирования (угл. сек): Time grating ±10; Grating ±10 | Time grating ±3; Grating ±10
Повторяемая точность позиционирования (угл. сек): Time grating ±4; Grating ±2 | Time grating ±3; Grating ±2
Минимальная единица (°): 0.001 | 0.001
Грузоподъёмность (кг): 60
Вес (кг): 250
Степень защиты: IP66
Примечание: Системы управления: FANUC, HNC, SYNTEC, SIEMENS, MITSUBISHI

Применение / Области использования
Предназначен для пятиосевой обработки в колыбельной конфигурации средних и сложных деталей, где требуется сбалансированный крутящий момент по осям A/C, прямой привод и рабочая поверхность 260 мм с грузоподъёмностью 60 кг. Применим в промышленных CNC-средах для фрезерной и финишной обработки многогранных компонентов.

Характеристики / Технические спецификации

• Модель: DZDC-260-A6 (альтернативная ссылка в таблице: DZDC-260-20/1250-30/105-A20V-A/AB)
• Диаметр рабочей поверхности (ось C): Ø260 мм
• Диаметр в таблице (C): 280 мм
• Грузоподъёмность: 60 кг
• Номин./макс. крутящий момент A: 300/600 N·m; C: 109/332 N·m
• Номин./макс. скорость: A 200/200 об/мин; C 200/250 об/мин
• Номин./макс. ток: A 18/36 A; C 8.5/90 A
• Выходная мощность S1 (A/C): 6 кВт / 2.2 кВт
• Тип привода: торquemotor прямой привод
• Охлаждение: вода / естественное; расход >3.5
• Диаметр центрального отверстия: 45 мм; высота центра: 200 мм; высота диска: 256.8 мм
• Биение: поверхность 0.01 мм; радиальное 0.005 мм
• Вес прибл.: 250 кг
• Степень защиты: IP66
• Совместимые системы управления: FANUC, HNC, SYNTEC, SIEMENS, MITSUBISHI
