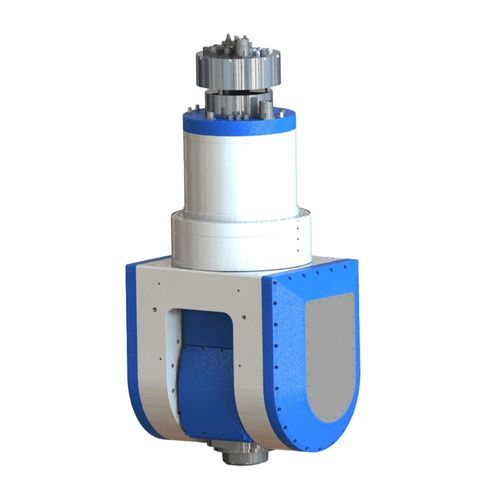

Фрезерная головка 2 оси DBDB-335

с установкой на фланцеэлектрическая

Краткое описание
Версия DBDB-335 сочетает надежное удержание осей с более высокой скоростью шпинделя. Двустороннее торможение усиливает швив-ось, а шпиндель HSK-A63 при 18 000 об/мин поддерживает чистовое фрезерование после более тяжелых этапов индексированной или одновременной пятиосевой обработки.

ТЕХНИЧЕСКИЕ ДАННЫЕ — Вал и поворотный узел
Тип вала: Поворотный вал (Swing shaft) | Вал вращения (Rotation shaft)
Размер установленного фланца (мм): / | φ335
Номинальное напряжение (В): 220 | 220
Номинальный крутящий момент (Н·м): 764 | 810
Макс. крутящий момент (Н·м): 1528 | 1150
Номинальная скорость (об/мин): 100 | 100
Момент затяжки тормоза (Н·м) (0.6 МПа): 2160 | 2800
Кодировщик: EnDat2.2 | EnDat2.2
Точность позиционирования (угл. сек): ±7.5(15) | ±7.5(15)
Повторяемость точности (угл. сек): ±2 | ±2
Система охлаждения: Водяное охлаждение
Вес продукта (кг): ≈655

ТЕХНИЧЕСКИЕ ДАННЫЕ — Параметры электрического шпинделя
Номинальная скорость (об/мин): 5500
Макс. скорость (об/мин): 18000
Номинальное напряжение (В): 350
Номинальная частота (Гц): 275
Максимальная частота (Гц): 900
Номинальная выходная мощность в непрерывном режиме (S1-100%/кВт): 35
Номинальный выходной крутящий момент (S1-100%/Н·м): 60.7
Номинальный непрерывный входной ток (S1-100%/А): 70
Максимальный ток (А): 150
Система охлаждения: Водяное охлаждение
Интерфейс держателя инструмента: HSK-A63
Сила протяжки (Н): 25000(1±15%)
Режим выгрузки инструмента: Гидравлическая выгрузка инструмента
Сигнал кодировщика: Sin/Cos, 1Vpp
Монтажный диаметр шпинделя (мм): φ180H5
Биение конусного отверстия на конце вала (мм): 0.001
Биение торцевой поверхности вала (мм): 0.001

Функции / Технические спецификации

• Модель: DBDB-335
• Brand: Haozhi
• Тип: Высокопрочная двухкоординатная фрезерная головка (скользящая + вращающаяся)
• Макс. крутящий момент швинг-оси: 1528 Н·м
• Макс. крутящий момент вращающейся оси: 1150 Н·м
• Номинальный крутящий момент (швинг / вращение): 764 Н·м / 810 Н·м
• Номинальная скорость осей: 100 об/мин (обе оси)
• Момент затяжки тормоза (0.6 МПа) (швинг / вращение): 2160 Н·м / 2800 Н·м
• Кодировщик (оси): EnDat2.2
• Точность позиционирования: ±7.5(15) угл. сек
• Повторяемость: ±2 угл. сек
• Макс. скорость шпинделя: 18 000 об/мин
• Номинальная скорость шпинделя: 5 500 об/мин
• Номинальная мощность шпинделя: 35 кВт
• Непрерывный крутящий момент шпинделя: 60.7 Н·м
• Номинальное напряжение / частота шпинделя: 350 В / 275 Гц
• Максимальная частота шпинделя: 900 Гц
• Максимальный ток шпинделя: 150 А; номинальный вводный ток: 70 А
• Интерфейс инструмента: HSK-A63
• Сила протяжки: 25 000 Н (±15%)
• Выгрузка инструмента: гидравлическая
• Монтажный диаметр шпинделя: φ180H5
• Биение (коническое отверстие / торец): 0.001 мм / 0.001 мм
• Охлаждение: водяное охлаждение
• Вес: ≈655 кг
