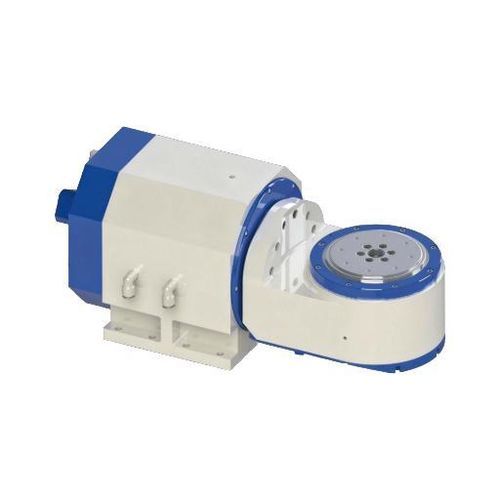

Роторный стол с двигателем DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

горизонтальныйдля мехобработки материаловкомпактный

Описание
DZDA-110 предназначен для ограниченных габаритов станка и мелких заготовок. Его рабочая поверхность по оси C диаметром 110 мм, компактная однорычажная компоновка и специфицированное биение поверхности 0.003 мм обеспечивают пятиосевую функциональность без громоздкой поворотной ветви, что упрощает интеграцию в компактные станки с ЧПУ.

Технические данные (резюме)
Модель: DZDA-110-100/200-30/10-A26W-A4 - Ось A / Ось C; Диаметр поверхности C: 110 мм; Высота центра (A): 110 мм; Высота диска (C): 149 мм; Диаметр центрального отверстия (C): 20 мм; Зажим A: воздух (0.5–0.6 MPa); Момент зажима A: 60 N·m (@0.6 MPa); Биение поверхности C: 0.003 мм; Радиальное биение C: 0.005 мм; Тип привода: торquemotor прямой привод (A & C); Напряжение драйвера: 220 V; Скорости (A/C): 100/100 rpm, 200/200 rpm; Крутящий момент (A/C) ном./макс.: 29.6/52.5 N·m, 9/30 N·m; Ток (A/C) ном./макс.: 1.75/3.2 A, 0.7/3 A; Мощность S1 (A/C): 0.31 kW / 0.19 kW; Мощность S6 (A/C): 0.37 kW / 0.38 kW; Охлаждение: A-ось водяное, C-ось естественное; Датчик температуры мотора: KTY84-130; Точность позиционирования: ±10 (20) угл.-сек.; Повторяемость: ±2 (4) угл.-сек.; Минимальная единица: 0.001"; Грузоподъемность: 10 kg; Масса: 42 kg; Степень защиты: IP66.

Габариты
На странице продукта доступна диаграмма размеров с общей компоновкой и интерфейсами крепления.

Характеристики / Технические спецификации

• Модель: DZDA-110
• Диаметр рабочей поверхности (ось C): 110 мм
• Высота центра (ось A): 110 мм
• Высота диска (ось C): 149 мм
• Диаметр центрального отверстия (ось C): 20 мм
• Зажим: воздух (0.5–0.6 MPa) для оси A
• Момент зажима (ось A): 60 N·m (@0.6 MPa)
• Биение поверхности (C): 0.003 мм
• Радиальное биение (C): 0.005 мм
• Тип привода: торquemotor прямой привод (A & C)
• Напряжение драйвера: 220 V
• Скорость (A / C) ном./макс.: 100/100 rpm / 200/200 rpm
• Крутящий момент (A / C) ном./макс.: 29.6/52.5 N·m / 9/30 N·m
• Ток (A / C) ном./макс.: 1.75/3.2 A / 0.7/3 A
• Выходная мощность S1 100% (A/C): 0.31 kW / 0.19 kW
• Выходная мощность S6 40% (A/C): 0.37 kW / 0.38 kW
• Охлаждение: A-ось водяное охлаждение; C-ось естественное охлаждение
• Датчик температуры мотора: KTY84-130
• Точность позиционирования: ±10 (20) угл.-сек.
• Повторяемость позиционирования: ±2 (4) угл.-сек.
• Минимальная единица: 0.001"
• Грузоподъемность: 10 kg
• Масса: 42 kg
• Класс защиты: IP66

Совместимость
Совместим с системами управления: Lynuc, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI.
