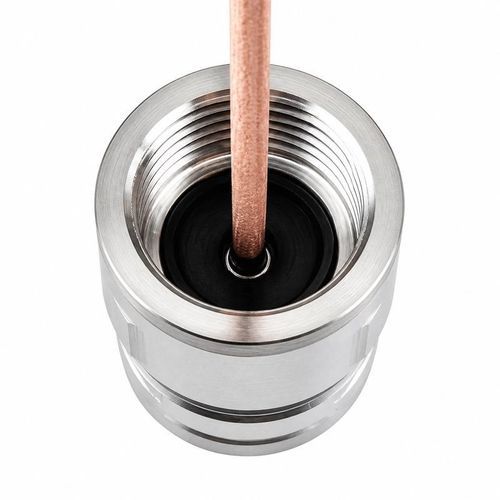

Ультразвуковой преобразователь с контактным ультразвуком BBFM-Q1P1M

время перехода ультразвуковой волныс прямым контактомвысокотемпературный

Обзор продукта
BBFM-Q1P1M — ультразвуковой расходный преобразователь, предназначенный для измерения расхода дымовых газов и измерения времени прохождения в высокотемпературных промышленных газах. Предназначен для установки на выходах котлов, промышленных выпускных трубопроводах и аналогичных каналах, испытывающих повышенные температуры и давления.

Технические характеристики

• Модель: BBFM-Q1P1M
• Центральная частота: 1,1 МГц ±5%
• Минимальное сопротивление: 150 Ω ±20%
• Емкость: 1 200 пФ ±20% при 1 кГц
• Рабочее напряжение: пиковое напряжение <300 Vpp
• Температура эксплуатации: -40 до +80 °C
• Давление: ≤10 kgf или 1 MPa
• Угол диаграммы направленности на -3 дБ: 6,7° ±10%
• Материал корпуса: 316 нержавеющая сталь
• Класс защиты: IP68

Применения

• Измерение расхода дымовых газов
• Мониторинг отработавших газов котлов
• Промышленные выпускные каналы
• Измерение времени прохождения в высокотемпературных газах

Выбор и интеграция
При выборе учитывайте состав и температуру газа, требуемую акустическую длину пути, геометрию канала и доступное монтажное пространство. Проверьте совместимость с рабочим давлением и классом защиты и убедитесь, что схемы передачи/приема соответствуют сопротивлению и требованиям по напряжению преобразователя. Учитывайте способ крепления и средство сопряжения для надежной ультразвуковой передачи.
