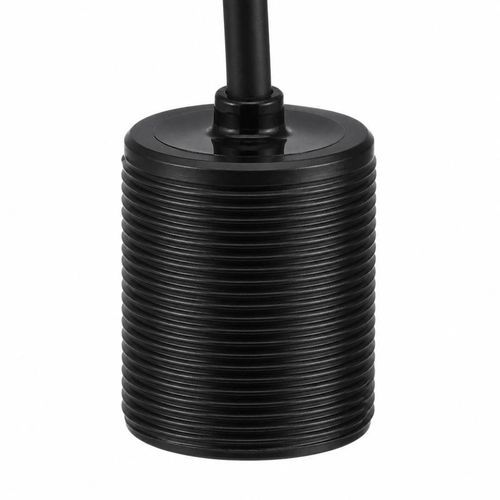

Бесконтактный ультразвуковой преобразователь BBID-DSS-B

погружнойблизости

Обзор
BBID-DSS-B — ультразвуковой преобразователь 125 кГц, предназначенный для надёжного обнаружения одиночных и двойных листов в оборудовании для печати, упаковки, системах подачи бумаги и при инспекции металлических/пластиковых листов. Рекомендуемый рабочий диапазон 0,12–2 м, угол полумощности -3 дБ составляет 13,5° ±10 %, что обеспечивает предсказуемую акустическую зону для интеграции.

Схема обнаружения и электрическое согласование
Планируйте акустический путь, положение цели и место монтажа с учётом материала листа и технологического процесса. Электроника возбуждения/приёма должна поддерживать минимальную импеданс 600 Ω, ёмкость 560 pF при 1 kHz и пик-фазное напряжение ниже 1 200 Vpp. Монтажный резьбовой соединитель M18 × 1,5. Рабочая температура: -40 до +80°C. Давление: ≤3 kgf (0,3 MPa). Масса: 23 г ±5 % с кабелем 1 м.

Технические характеристики BBID-DSS-B (таблица)

• Модель: BBID-DSS-B
• Центральная частота: 125 kHz ±5 %
• Рекомендуемый диапазон: 0,12–2 м
• Минимальная импеданс: 600 Ω ±20 %
• Ёмкость: 560 pF ±20 % при 1 kHz
• Рабочее напряжение: пик напряжения < 1 200 Vpp
• Рабочая температура: -40 до +80°C
• Допускаемое давление: ≤3 kgf (0,3 MPa)
• Угол полумощности: 13,5° ±10 % при -3 dB
• Резьба для крепления: M18 × 1,5
• Степень защиты: IP68
• Масса: 23 г ±5 % с кабелем 1 м

Доступные акустические конфигурации (таблица)

• 125 kHz ±5 % — Диапазон 0,12–2 м — Угол полумощности 13,5° ±10 % — Крепление: резьба M18 × 1,5
• 200 kHz ±5 % — Диапазон 0,10–1,5 м — Угол полумощности 8° ±10 % — Крепление: резьба M18 × 1,5
• 200 kHz ±5 % — Диапазон 0,15–1,5 м — Угол полумощности 3,8° ±10 % — Крепление: см. чертёж габаритов

Примечания
Основная заводская конфигурация — 125 kHz. Суффикс "-B" сохраняется в обозначении модели, но не определён как отдельная характеристика конструкции или производительности.

Ключевые характеристики / технические спецификации

• Применения: печать и упаковка, системы подачи бумаги, инспекция металлических/пластиковых листов, автоматическое обнаружение двойной подачи
• Для надёжной работы соблюдайте пределы импеданса, ёмкости и напряжения
• Компактный M18 монтаж и степень защиты IP68 обеспечивают интеграцию в стеснённых или влажных производственных условиях
