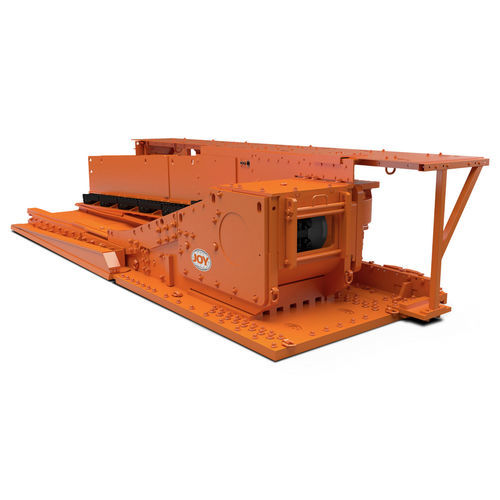

Цепной конвейер AFC

транспортныйдля погрузки/разгрузкидля трансфера пациента

Обзор
Бронированные конвейеры рабочей поверхности Joy (AFC) разработаны для систем лонгволл и эксплуатации в тяжёлых горно-геологических условиях. Конфигурируются под особенности участка и обеспечивают непрерывную подачу угля и передачу материалов по забою.

Ключевые моменты

• Индивидуальная разработка под эксплуатацию и геологию
• Проектирование для суровых условий лонгволл
• Ориентированы на снижение стоимости за тонну и минимизацию простоев

Особенности и преимущества

• Прочные linepans: простая конструкция из четырёх частей для длительного срока службы. Трапециевидные лотки и запатентованный профиль загрузки обеспечивают улучшенный контроль горизонта и snake для стабильного выравнивания и контроля забоя. Каждый AFC проходит проверку перед отгрузкой.
• Звёздочки, цепь и flightbars: согласованные компоненты из специфицированных материалов для оптимизации ресурса и производительности.
• Решения по управлению цепью: несколько систем натяжения, применяемых по отдельности или в комбинации, снижают отказы цепи и простои, повышая безопасность.
• Широкополосная цепь: доступна диаметром 38–64 мм. Запатентованные конструкции могут повысить мощностную способность до 60% по сравнению с обычными цепями и улучшить сопротивляемость усталости и износу.
• Flightbars: рассчитаны в CAD для эффективной очистки направляющих и эффективной транспортировки материала. Контргайки и болты снижают риск поломок.
• Приводные рамы Joy: индивидуальные конструкции по профилю ворот для улучшения передачи материала, выреза комбайна и уменьшения износа с упрощённым обслуживанием.
• Редукторы Joy: специально спроектированы для работы с AFC для повышения производительности, упрощения обслуживания и снижения затрат на капитальный ремонт.
• Система управления RS20s AFC / Faceboss RS20s: стандартизирует управление в продуктах Joy/Komatsu для лонгволл; может работать автономно или интегрироваться с механизированными крепями и комбайнами, а также с сетями RS20n при наличии.
• Муфта Turbo Transmission Technology (TTT): муфта с контролируемым заполнением, сохраняющая момент при нормальном падении напряжения; минимальное техническое обслуживание благодаря отсутствию подшипников и сальников; используется вода в качестве рабочего тела для обеспечения надёжных многократных жёстких запусков.
• Погрузчик на балке и хвостовая часть ленты: обеспечивает бесшовный переход от забоя к ленточному конвейеру, минимизирует пробки и обеспечивает стабильную подачу на систему конвейеров.
• Интеграция с дробилками: линейка дробилок Komatsu BSL интегрируется с AFC для обработки кускового угля и сверхразмерных пород, изготовлена из толстолистовой стали с усиленными ребрами; доступна с прямым зубчатым приводом или V-ремнём.

Ресурсы (документы и загрузки)

• Обзор продукции для систем longwall (Английский)
• Брошюра RS20s для AFC (Английский)
• Пресс-релиз: Komatsu longwall solutions (2021)

Технические характеристики

• Производительность (тонн): До 6 000 в час
• Производительность (tons): До 6 600 в час
• Длина конвейера (m): До 450
• Длина конвейера (ft): До 1 500
• Длина linepan (mm): 1 503; 1 756; 2 050
• Длина linepan (in): 60; 70; 80
