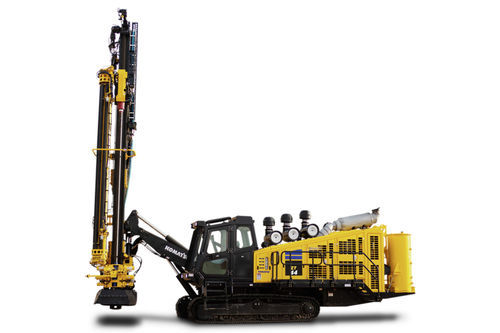

Буровая установка для взрывных скважин ZT44

гусеничнаяпогружнаяCUMMINS

Обзор
ZT44 — буровая установка down-the-hole на гусеничном ходу, разработанная для бурения взрывных скважин в горнодобывающей промышленности. Комбинация высокомощного силового агрегата, крупнообъемного компрессора с двумя давлением и специальной конструкции обеспечивает стабильную продуктивность при различных горных породах.

Краткое описание продукта
ZT44 обеспечивает адаптивную производительность для предварительного расщепления (pre-split), производственного и вспомогательного бурения. Спроектирована для круглосуточной эксплуатации 24/7, поддерживает крупные размеры молотков и длительные рабочие циклы, сохраняя при этом доступность обслуживания и обзор оператора.

Основные применения и преимущества

• Универсальность для работ pre-split, производственного и вспомогательного бурения на объекте
• Основные конструкции и ходовая часть, соответствующие требованиям горных условий
• Проект для непрерывной эксплуатации 24/7, максимизирующий время работы и производительность

Особенности и преимущества

• Компрессор с двойным давлением: настройки высокого и низкого давления для адаптации к изменяющимся условиям бурения; поддержка до 8,5‑дюймовых молотков и работы в сложных высотных условиях.
• Высокая тяговая сила и независимая колеблющаяся ходовая часть: маневренность на неровных склонах и стабильность на сложном рельефе.
• Четыре инфракрасные камеры ночного видения: встроенная видеосистема с LED-освещением для повышения безопасности ночных работ.
• Компактная конструкция: небольшой габарит для эффективного бурения в стесненных условиях при производительности, сопоставимой с более крупными машинами.
• Доступность обслуживания: беспроводной пульт, удобные сервисные проходы и беспрепятственный доступ в кабину оператора для сокращения MTTR.
• Оптимальное тепловое решение: теплообменный блок позволяет эксплуатировать машину при температурах до 131°F (50°C), сохраняя обслуживаемость.

Ресурсы / Документы на странице продукта

• Брошюра (PDF)
• Технический лист (PDF)
• Пресс-релиз
• Информация о финансировании

Технические таблицы / Сводные характеристики
Основные идентификаторы продукта
Модель: ZT44
Категория: Blasthole drills — Track drill

Итоги по производительности (отображаемые значения)
Мощность (HP): 800 HP @ 2,100 rpm
Мощность (kW): 597 kW @ 2,100 rpm
Диапазон отверстий (in): 5.5 - 8.5
Диапазон отверстий (mm): 140 - 220
Компрессор (CFM @ 350 psi): 1,360 (заявленное значение производительности)

Рабочие диапазоны (таблица)
Диаметр отверстия (mm): 114 - 216
Диаметр отверстия (in): 4.5 - 8.5
Глубина за проход (ft): 22
Глубина за проход (m): 6.7
Макс. глубина - конфигурация 6 + 1 (m): 42.7
Макс. глубина - конфигурация 6 + 1 (ft): 140
Макс. глубина - конфигурация 4 + 1 (ft): 100
Макс. глубина - конфигурация 4 + 1 (m): 30.5
Молоты (in): 4 - 8
Молоты (mm): 102 - 203
Бурильная труба (in): 4 - 5.5
Бурильная труба (mm): 102 - 127

Обработка труб
Вместимость карусели - конфиг. 4 + 1 (mm): Диаметр трубы > 114 mm
Вместимость карусели - конфиг. 4 + 1 (in): Диаметр трубы > 4.5 in
Вместимость карусели - конфиг. 6 + 1 (mm): Диаметр трубы ≤ 114 mm
Вместимость карусели - конфиг. 6 + 1 (in): Диаметр трубы ≤ 4.5 in

Габаритные размеры (таблица)
Транспортные размеры (высота x ширина x длина) (m): 3.51 x 2.89 x 1.05
Рабочая высота, мачта вертикальна (m): 11.6
Рабочая высота, мачта вертикальна (ft): 37 ft. 11 in
Эксплуатационная масса (макс) (lbs): 85,000
Эксплуатационная масса (макс) (kg): 38 555

Силовая установка
Дизельный двигатель/модель (метрич.): Non-reg. T2 and T4
Дизельный двигатель/модель (империал): Non-reg. T2 and T4

Электрическая и электро-гидравлическая система управления
Электрика (V): 24 V
Электро-гидравлическая система управления: Насосы с переменным рабочим объемом, система управления по нагрузке

Подача / Мачта / Стрела
Сила опускания (lbs): 12,000
Сила опускания (kN): 53.4
Сила оттяжки (lbs): 12,000
Сила оттяжки (kg): 53.4
Позиционирование стрелы - поворот (deg): Влево 10° / Вправо 18°
Позиционирование стрелы - наклон (deg): 10° вниз до 35° вверх от горизонтали
Позиционирование мачты (deg): +16 до -45 от вертикали
Поворотный палец #1: Влево/вправо -20° до +45° от вертикали
Поворотный палец #2: Влево/вправо +45° до -5° от горизонтали

Данные по двигателю
Cummins QSK19, Tier 2: HP mode Tier 2 (HP) 764; HP mode Tier 2 (kW) 570; LP mode Tier 2 (kW) 597; LP mode Tier 2 (HP) 800
Cummins QSK19, Tier 4 final: HP mode Tier 4 (kW) 563; HP mode Tier 4 (HP) 755; LP mode Tier 4 (kW) 516; LP mode Tier 4 (HP) 692

Нижняя часть и ходовая часть
Дорожный просвет (in): 15
Дорожный просвет (mm): 381
Тяговое усилие (lbs): 50,000
Тяговое усилие (kN): 222.4
Скорость перемещения автомат двухскоростной (mph): 1.86
Скорость перемещения автомат двухскоростной (km/h): 3
Проходимость: 30% (17 градусов)
Отклонение (градусы): ±8

Роторная головка
Скорость ротора (rpm): 116
Момент ротора (lbf-ft): 3,983
Момент ротора (kN-m): 5.4

Жидкости / обслуживание
Система охлаждения: Радиатор, компрессор, ATAAC (air-to-air aftercooler)
Емкость топливного бака (std) (gal): 234
Емкость топливного бака (std) (L): 886
Емкость гидравлического бака (L): 507
Емкость гидравлического бака (US gal): 134
Емкость водяного бака (std) (gal): 1,060
Емкость водяного бака (std) (L): 280
Примечание: Для некоторых конфигураций в 2024/25 доступны опции расширенного бака 1,287 L (340 gal) и бака воды 568 L.

Компрессор воздуха (режимы)
HP режим: 33.5 CMM @ 34.5 bar (1,182 CFM / 500 psi) @ 1,800 rpm
LP режим: 39.1 CMM @ 24.2 bar (1,382 CFM / 350 psi) @ 2,100 rpm

Дополнительные функции (выборочно)

• Кабина сертифицирована ROPS/FOPS
• Уровень шума в кабине <80 dBA
• Управление джойстиком по CANbus
• Автоматический контроль мощности для постоянного вращения
• Централизованная гидравлическая тестовая станция
• Система выравнивания и контроля глубины скважины
• Двойное управление двигателем и компрессором
• Беспроводное дистанционное управление для смены расходников
• Система быстрого заправления без давления
• Фиксированный камнебарьер для кабины и окон крыши
