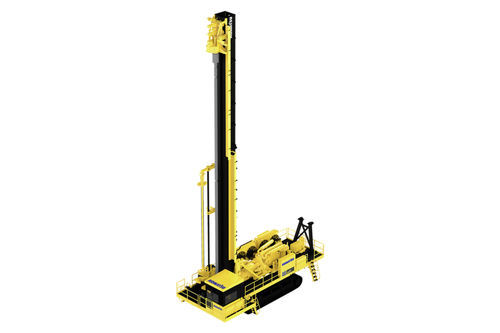

Буровая установка для взрывных скважин ZR77

гусеничнаяповоротнаяCUMMINS

Обзор
Высокая производительность с точным управлением. Разработанная для стабильной работы в тяжёлых условиях, ZR77 оснащена прочной мачтой boxer-стиля и мощной зубчато-рейковой системой опускания (pulldown). Эти компоненты совместно максимизируют передачу крутящего момента и нагрузку на долото, обеспечивая более быстрые циклы и повышенную эффективность бурения.

Ключевые характеристики

• Мощный зубчато-рейковый pulldown: Обеспечивает более быстрые циклы и повышенное проникновение в твёрдых породах; повышает производительность бурения до 12 %.
• Автоматический карусельный механизм для долот / Автоматическая обработка долот: Минимизирует простой за счёт быстрых бесконтактных замен долот; помогает поддерживать эффективную фрагментацию и качество скважины и быстро переключаться на новые диаметры отверстий.
• Мачта boxer-стиля: Повышает структурную прочность для улучшенной доступности и снижения затрат на обслуживание.
• Опциональная дистанционная эксплуатация / Автоматизация бурения с дистанционным управлением: Дистанционное управление с высоким разрешением GPS (HPGPS) для одиночных и многоблочных конфигураций; сокращает воздействие на оператора и поддерживает инициативы по нулевому вреду.
• Функция автоматической навигации с высокоточным GPS (HPGPS): Повышает точность расположения отверстий и позволяет перемещаться между отверстиями без оператора в кабине.
• Интеллектуальное управление компрессором: Регулирует объём воздуха в скважине для управления мощностью, расходом топлива и скоростью промывки, что помогает снижать эксплуатационные расходы.
• Угловое бурение в один или несколько проходов: Автоматическое позиционирование мачты и адаптивное автовыравнивание для выполнения нескольких функций бурения одним станком.

Ресурсы

• Доступные документы по продукту включают технический лист, коммерческий лист, одностраничный документ по автоматизации бурения и лист по мачте boxer / зубчато-рейковой системе (литература и брошюры).

Характеристики / технические спецификации

• Категория продукта: Буровые установки для взрывных скважин — Ротационная буровая установка.
• Модель: ZR77.
• Диаметр отверстия (in): 7 7/8 - 10 5/8.
• Диаметр отверстия (mm): 200 - 270.
• Максимальная нагрузка на долото (kg): 34 925.
• Максимальная нагрузка на долото (lbs): 77,000.
• Глубина за один проход (ft): 55.
• Глубина за один проход (m): 16.8.
• Максимальная глубина при многопроходном бурении (ft): 280.
• Максимальная глубина при многопроходном бурении (m): 85.
• Энергетическая установка — дизельный двигатель / модель (метрическая): Cummins QST30.
• Энергетическая установка — дизельный двигатель (имперский): Non-reg. T2 and T4.
• Электрическая опция (kv): 6.3.
• Электрическая опция (метрическая): ≥ трёхфазный переменный ток Вторичное напряжение (≥24, 12).
• Номинальная мощность (kW): 783.
• Номинальная мощность (HP): 1,050.
• Роторная головка — Крутящий момент (переменный) при 100 rpm (ft-lbs): 11,000.
• Роторная головка — Крутящий момент (переменный) при 100 rpm (kN-m): 14.9.
• Роторная головка — Номинальная мощность (kW): 158.
• Роторная головка — Номинальная мощность (HP): 212.
• Роторная головка — Тип мотора (гидравлический): Аксиально-плунжерный с переменным рабочим объёмом.
• Роторная головка — Скорость (переменная): 200 rpm @ 5,500 ft.-lbs.
• Система подачи — Тип: Зубчатая рейка и шестерня.
• Система подачи — Скорость каретки (макс) (m/min): 0 до 48.0.
• Система подачи — Скорость каретки (макс) (ft/min): 0 до 157.5.
• Система подачи — Подъёмная сила (lbf): 67,900.
• Система подачи — Подъёмная сила (kN): 302.
• Сила опускания (kN): 302.
• Обработка труб — Опции: Способность работать с трубой длиной 25 ft.
• Обработка труб — Вместимость карусели размер 4 (in): 8.62 или меньше (диаметр 8 5/8 или меньше).
• Обработка труб — Вместимость карусели размер 4 (mm): 219 или меньше.
• Обработка труб — Вместимость карусели размер 5 (in): 8.62 или меньше (диаметр 8 5/8 или меньше).
• Обработка труб — Вместимость карусели размер 5 (mm): 219 или меньше.
• Обработка труб — Вместимость карусели размер 6 (in): 7.64 или меньше (диаметр 7 5/8 или меньше).
• Обработка труб — Вместимость карусели размер 6 (mm): 194 или меньше.
• Обработка труб — Максимальная глубина для размера 4 (ft): 200 (61 m).
• Обработка труб — Максимальная глубина для размера 5 (ft): 240 (73 m).
• Обработка труб — Максимальная глубина для размера 6 (ft): 280 (85 m).
• Мачта / башня — Ширина мачты (m): 1.
• Мачта / башня — Ширина мачты (in): 39.4.
• Мачта / башня — Глубина мачты (in): 39.5 (глубина мачты (m): 1).
• Мачта / башня — Ход каретки / роторной головки (m): 19.1 (ft: 62.5).
• Мачта / башня — Длина мачты (один проход) (ft): 75 (m: 22.9).
• Мачта / башня — Длина мачты (многопроход) (ft): 61 (m: 18.6).
• Мачта / башня — Угловое бурение (опция): 0-30°, с шагом 5°.
• Цилиндры подъёма мачты: Гидравлические (2x).
• Воздушная система — Управление компрессором: Электрически активируемое, CANbus.
• Воздушная система — Стандартный расход (CFM): 2,000.
• Воздушная система — Стандартный расход (m^3/min): 56.6.
• Воздушная система — Тип компрессора: Винтовой компрессор, залитый маслом.
• Воздушная система — Рабочее давление (psi): 100.
• Воздушная система — Рабочее давление (kPa): 689.
• Воздушная система — Стандартный выход DTH (psi): 1,500 CFM @ 350 psi.
• Воздушная система — Стандартный выход DTH (bar): 42.5 m3/min @ 24.13 bar.
• Воздушная система — Дополнительные доступные объёмы (m^3/min): 109.
• Воздушная система — Необходимая мощность для доступных объёмов (kW): Главный мотор 746.
• DTH бурение — DTH (mm): До 203 mm для DTH-молота с максимальным диаметром долота 229 mm.
• DTH бурение — DTH (in): До 8 in для DTH-молота с максимальным диаметром долота 9 in.
• Диапазоны работы — Глубина за один проход (ft): 55 (m: 16.8).
• Диапазоны работы — Максимум за один проход (ft): 55 (m: 16.8).
• Диапазоны работы — Максимум многопроход (ft): 280 (m: 85).
• Жидкости / техническое обслуживание — Ёмкость топливного бака (стандарт) (L): 1 514 (gal: 400).
• Жидкости / техническое обслуживание — Ёмкость топливного бака (опция) (L): 2 366 (gal: 625).
• Жидкости / техническое обслуживание — Ёмкость гидравлического бака (L): 1 136 (US gal: 300).
• Жидкости / техническое обслуживание — Ёмкость бака OGL (L): 68 (gal: 18).
• Жидкости / техническое обслуживание — Ёмкость водяного бака (стандарт) (L): 1 514 (gal: 400).
• Жидкости / техническое обслуживание — Техническое обслуживание: Изоляция батареи и стартера на уровне земли; быстрая система обслуживания жидкостей на уровне земли для топлива, гидравлики, моторного масла, охлаждающей жидкости, масла компрессора, смазки и воды; отбор проб масла в рабочем режиме.
• Контроль пыли — Пылеулавливающие шторы: Стандарт; Электропривод для штор: Опция; Система впрыска воды: Стандарт; Система предварительного подогрева для впрыска воды: Доступна; Сухой пылеуловитель: Опция.
