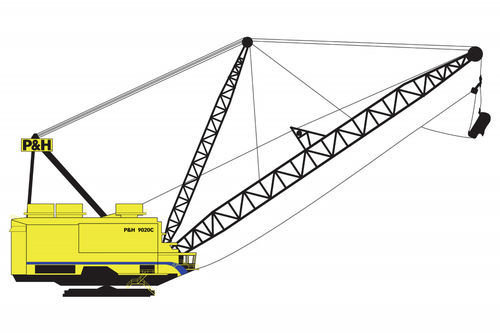

Тяжелый экскаватор 9020C

гусеничныйдля шахт и карьеровс длинной стрелой

Обзор
Драглайн P&H 9020C разработан для работы с различной длиной стрелы, вместимостью ковша и геометрией участка. Конфигурируется для карьерных работ и тяжёлых земляных работ, обеспечивает предсказуемую долговременную работу и упрощённое техническое обслуживание.

Особенности и преимущества

• Сверхпрочный корпус (tub) Конструкция корпуса равномерно распределяет нагрузки, снижая локальные напряжения и увеличивая интервалы обслуживания.
• A‑образная рама для управления нагрузкой Геометрия A‑рамы контролирует силы нагрузки для сохранения устойчивости при тяжёлых подъёмах.
• Четырёхзвенная стрела Конструкция со «четырьмя шнурами» и плоским днищем обеспечивает структурную целостность в тяжёлых условиях.
• Электронная платформа Система управления Centurion контролирует производительность машины и поддерживает эффективность оператора и планирование техобслуживания.

Ключевые характеристики
Вместимость ковша (m3): 55 - 93
Вместимость ковша (yd3): 75 - 117
Длина стрелы (m): 90 - 125
Длина стрелы (ft): 300 - 405

Технические характеристики

• Вместимость ковша: 55 - 93 m3 (75 - 117 yd3)
• Длина стрелы (рабочий диапазон): 106,7 m (350 ft); Длины стрелы в наличии: 90 - 125 m (300 - 405 ft)
• Угол стрелы: 37,5°
• Номинальная подвесная нагрузка: 219 996 kg (485 000 lbs)
• Рабочий радиус: 98,5 m (323,3 ft)
• Глубина копания (практическая): 68,3 m (224 ft)
• Высота разгрузки: 49,9 m (163,7 ft)
• Диаметры канатов и барабанов: Подъёмные канаты 101,6 mm (4,375 in); Тяговые канаты 101,6 mm (4,365 in); Подъёмный барабан 286 cm (112,5 in); Транспортный барабан 286 cm (112,5 in)
• Корпус и палубы: Диаметр корпуса 22,3 m (73 ft); Клиренс корпус/палуба 2,0 m (6,7 ft); Давление на грунт (корпус) 148 kPa (21,4 psi)
• Диаметр круга рельсов: 19,5 m (64 ft)
• Количество и диаметр роликов: 141 x 356 mm (141 x 14 in)
• Диаметр делительного круга, поворотный ряд: 17,9 m (58,8 ft)
• Размер подошвы (макс.): 5,2 x 21,3 m (17 x 70 ft)
• Давление на грунт (подошвы): 265,9 kPa (38,5 psi) * (давление подошвы предполагает 90% веса машины на подошвах)
• Ширина между подошвами: 32,6 m (107 ft); Клиренс под подошвами: 0,6 m (1,9 ft); Нормальная длина шага: 2,3 m (7,5 ft)
• Массы (стандарт): Сухая масса 5 288,1 kg; Противовес 556,1 kg; Рабочая масса 5 844,2 kg
• Вращающаяся рама и корпус: Длина корпуса машинного отделения 35,9 m (117,8 ft); Ширина корпусa машинного отделения 30,5 m (100 ft); Радиус задней части 24,5 m (80,3 ft); Центровый штырь до основания стрелы 12,2 m (40 ft); Высота основания стрелы 4,9 m (16,2 ft); Глубина вращающейся рамы 2,84 m (112 in)
• Стрела и направляющие: Конструкция стрелы — 4 широких фланцевых стержня с трубной стяжкой; Материал стрелы — HSLA; Диаметр барабана в районе шкива стрелы (поворотный) 3 454 mm (136 in); Направляющая — Constant Contact Style; Диаметр направляющего шкива 3 454 mm (136 in)
• Электроника: Система управления Centurion для мониторинга машины и поддержки производительности
