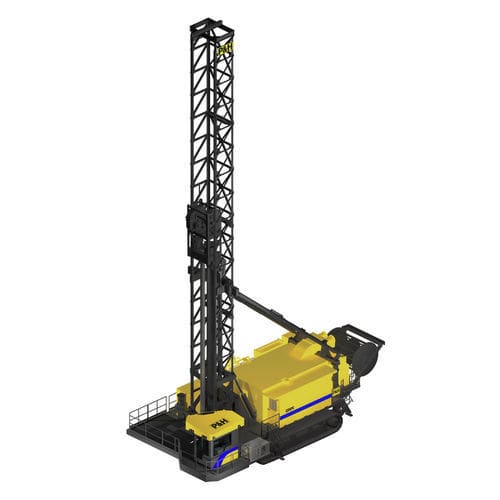

Буровая установка для взрывных скважин 320XPC

гусеничнаяповоротнаяэлектрическая

Обзор
Komatsu 320XPC — ротационная буровая установка для взрывных скважин ультра‑класса, разработанная для высокопродуктивных горных работ в твёрдых породах. Сочетая рейково‑шестерённый электрический pulldown, интегрированные электрические системы и прочное шасси, 320XPC обеспечивает стабильное прохождение, упрощённое техническое обслуживание и эффективную работу в паре с крупными экскаваторами для оптимизации циклов бурения и погрузки.

Ключевые особенности

• Рейково‑винтовой привод обеспечивает постоянный крутящий момент и до 122 000 lb нагрузки на долото для ускорения циклов взрывных работ.
• Интегрированные электрические системы (ротация, pulldown, компрессор, насосы) снижают топливную зависимость и сложность обслуживания.
• Обслуживание на уровне земли, централизованная смазка и широкие проходы для безопасного и оперативного ТО.
• Спроектирована для работы с крупными экскаваторами (пример: P&H 4100XPC) в условиях высокопроизводительных операций.

Функции и преимущества

• Мощный pulldown: Электрический верхний привод с рейково‑шестерённой передачей обеспечивает положительную нагрузку на долото и точную передачу усилия.
• Прочные мачты: Решётчатая мачта из высокопрочной легированной стали устойчива к утомлению и надёжно поддерживает буровую колонну.
• Превосходная мобильность: Тяжёлые гусеницы и гидростатические приводы обеспечивают маневренность, способность подниматься по склону и быструю установку.
• Надёжные компрессоры: Минного типа компрессоры, подобранные по объёму воздуха для промывки (bailing).
• Хорошая обзорность для оператора: Широкий обзор из кабины с окнами и видеосистемой; поворотное кресло для удобного перемещения при движении.
• Комфортная рабочая среда оператора: Кабина с защитой FOPS Level II, противоосколочное стекло, эргономичные органы управления, регулируемая пневмоподвеска сиденья и демпфирование вибраций.
• Удобный доступ на палубу: Эффективная компоновка палубы с широкими внешними и внутренними ходами; большая кормовая палуба для смены долот и труб.
• Передовая диагностика: Электрическая система управления Centurion с интеллектуальными датчиками и I/O для точного мониторинга и устранения неисправностей.
• PreVail RHM: Решение по данным о состоянии и производительности машины для получения действенной аналитики.
• Работа в арктических условиях и на большой высоте: Опции для холодного климата и конфигурации для работы выше 4 250 м (14 000 ft).
• Защита слабой сети (опция): Опционный трансформатор мягкого пуска уменьшает пусковые токи в слабых сетях.

Ресурсы

• Brochure (English)
• 320XPC spec sheet
• 320XPC sell sheet

Технические характеристики

• Категория продукта: Blasthole drills — Rotary drill
• Модель / Коммерческое наименование: 320XPC
• Диаметр отверстия (in): 10 5/8 - 17 1/12
• Диаметр отверстия (mm): 270 - 444
• Максимальная нагрузка на долото: 68,083 kg (прибл.) / 150,000 lbs
• Нагрузка на долото (kg) (указано на странице): 68,038 (см. подробные характеристики)
• Глубина при одном проходе (ft): 65
• Глубина при одном проходе (m): 19.8
• Максимум одного прохода (опция): 70 ft (21.3 m)
• Максимум многопрохода (одинарный стеллаж): 39.6 m (130 ft)
• Максимум многопрохода (двойной стеллаж): 59.4 m (195 ft)
• Эксплуатационная масса (макс): 181,437 kg / 400,000 lbs
• Масса для отгрузки с мачтами: 153,949 kg / 339,400 lbs
• Тип гусениц: Heavy‑duty lug and tumbler drive system (дизайн Komatsu)
• Ширина башмака / гусеничного подушка (стандарт): 36 in (914 mm)
• Ширина башмака / гусеничного подушка (опция): 44 in (1,117 mm)
• Привод: Двойной гидростатический планетарный привод с sprint set, гидравлический тормоз — 231 kW (310 HP)
• Макс скорость движения: 0–0.97 kph (60 Hz) / 0–1.6 kph (60 Hz)
• Макс угол подъёма: 20%
• Регулировка take‑up: Домкрат и прокладки
• Тип воздушной системы: Sullair масляный винтовой компрессор
• Тип фильтра воздушной системы: Dual Donaldson 2‑stage сухой тип (Gardner Denver) или три Donaldson 2‑stage сухой тип (Sullair)
• Стандартный выход воздуха (номинал): 3,450 CFM* (требует 1,000 HP главного двигателя)
• Тип компрессора: Gardner‑Denver SSY Series масляный винтовой тип (варианты)
• Рабочее давление воздуха: 65 psi (448 kPa)
• Климат‑контроль кабины оператора: Доступен HVAC блок mine air systems с прессуризацией и фильтрацией
• Управление кабины оператора: PLC‑управление, подсветка для ночной работы
• Защита от падающих предметов: FOPS Level II
• Стекление: Ламинированное противоосколочное стекло со всех сторон, окно крыши с защитой
• Шум в кабине оператора: <80 dB в движении
• Тип кабины оператора: Заднемонтажная с шумопоглощением и виброизоляцией; включает пневмоподвесное сиденье, место для инструктора, мини‑холодильник, тонировку окон и LED‑освещение
• Тип обработки труб: Параллелограммный стиль трубного стеллажа; один стеллаж стандарт (опция до двух)
• Диаметр труб: 9.25 - 13.625 in (235 - 346 mm)
• Опции обработки труб: Дополнительный трубный стеллаж, до двух в сумме
• Вспомогательная лебёдка: 14,000 lbs (6,350 kg)
• Ключ для выемки: P&H SureWrench
• Конструкция мачты: Решётчатый тип из профилей легированного стали
• Длина мачты (стандарт): 65 ft (19.81 m); опция: 70 ft (21.3 m)
• Подъём/опускание мачты: Два гидравлических цилиндра, стандартный диаметр 267 mm (10.5 in)
• Конструкция вращающейся части: Два DC мотора P&H, независимые приводы ABB DCS 880 (master/follower); возможна работа на одном моторе для обслуживания
• Скорость вращения: 0–119 rpm
• Макс крутящий момент: до 33,895 N·m (до 25,000 ft·lbs)
• Главный привод (стандарт): 522 kW (700 HP)
• Главный привод (опция): 746 kW (1,000 HP)
• Электрические характеристики: Мин 1.5 MVA непрерывно, мин 6 MVA короткого замыкания на буровой; внешнее отключение на стыке трос‑кабеля, высоковольтный разъединитель нагрузки и вакуумный контактор
• Дизайн лебёдки / pulldown: DC‑мотор приводящий бесцепной rack and pinion
• Скорость подачи бура: до 16 ft/min (до 4.9 m/min)
• Скорость лебёдки: до 105 ft/min (до 37.0 m/min)
• Привод лебёдки/pulldown: Электрический бесцепной rack & pinion
• Гидросистема: Вспомогательный насос лопастного типа с открытым контуром для подъёма мачты, выравнивания и обработки труб; основная система — замкнутый контур с двойными поршневыми насосами переменного рабочего объёма; фильтрация включает 3‑микронные и 5‑микронные фильтры и магнитные сетчатые фильтры
• Освещение: Стандартные светодиодные прожекторы для рабочей зоны
• Упорные домкраты: Четыре цилиндра — Ø 254 mm x ход 1,676 mm
• Автовыравнивание: Стандарт
• Опорные пластины (стандарт): Ø 30 in (762 mm); давление на грунт (стандарт) 129 psi (840 kPa)
• Опорные пластины (опция): Ø 50 in (1,270 mm); давление на грунт (опция) 46 psi (317 kPa)
• Массы и давление на грунт: Давление на грунт для патинов 36 in: 29.0 psi; с патинами 914 mm: 200 kPa; с патинами 44 in: 22.6 psi
• Centurion electrical control: Супервайзор‑контроллер с интегрированной связью с приводами, Profibus I/O, GUI‑дисплеями; готовность к PreVail RHM для данных о состоянии и производительности машины
