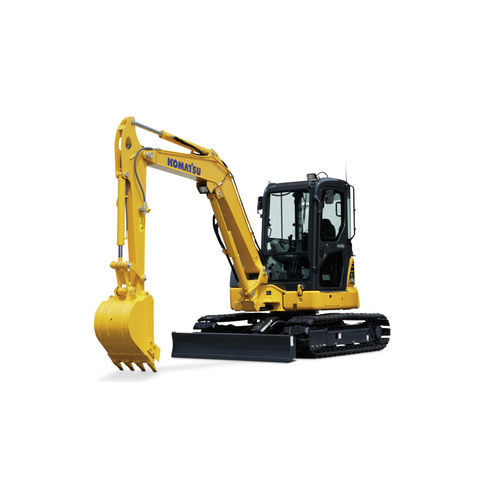

Экскаватор мини PC55MR-5

гусеничныйдизельный

Обзор Малые экскаваторы Komatsu оснащены передовыми технологиями, обеспечивающими максимальную эффективность, повышенную производительность и снижение расхода топлива. Они отличаются надежной работой, превосходной обзорностью вперед и комфортным рабочим местом оператора. Оцените мощность, точность и комфорт этой модели. Краткое описание

• Мощность (HP): 38 HP при 2400 об/мин
• Мощность (kW): 28,3 кВт при 2400 об/мин
• Эксплуатационная масса (кг): 5 150 — 5 270
• Рабочий вес (фунтов): 11 354 — 11 618
• Вместимость ковша (м³): 0,055 — 0,18
• Вместимость ковша (куб. ярды): 0,07 — 0,24

Гидравлика

• Тип HydrauMind: система HydrauMind (Hydraulic Mechanical Intelligence New Design)
• Количество выбираемых рабочих режимов: 2
• Главный насос: Насосы для поворота и отвала
• Тип: с переменным рабочим объемом, аксиально-поршневой
• Максимальный расход: 153,3 л/мин (40,1 галлонов в минуту по американской системе мер)
• Максимальный расход насоса поворота: 63 л/мин (16,6 галлонов в минуту по американской системе)
• Тип шестеренного насоса: шестеренный насос с фиксированным рабочим объемом (вспомогательный)
• Основные насосы для: контуров стрелы, ковша, подъема и хода
• Настройки предохранительных клапанов: контуры навесного оборудования 26,5 МПа (3 844 фунтов на квадратный дюйм), контур хода 26,5 МПа (3 844 фунтов на квадратный дюйм), контур поворота 21,6 МПа (3 133 фунтов на квадратный дюйм), пилотный контур 3,14 МПа (455 фунтов на квадратный дюйм)

Гидравлические цилиндры

• Стрела (мм): 90 × 691 × 50
• Рука (мм): 85 × 733 × 55
• Ковш (мм): 75 × 580 × 50
• Стрела (дюймы): 3,54 x 27,2 x 1,97
• Плечо (дюймы): 3,35 x 28,9 x 2,17
• Ковш (дюймы): 2,95 × 22,8 × 1,97
• Отвал (мм): 110 × 140 × 50
• Поворот стрелы (мм): 95 × 630 × 50

Гидравлические двигатели

• Ходовая часть: 2 осепоршневых двигателя с стояночным тормозом
• Поворот: 1 осепоршневой двигатель с тормозом удержания поворота

Приводы и тормоза

• Тип привода: гидростатический
• Максимальное тяговое усилие: 4 280 кгс (9 436 фунтов)
• Тип рабочего тормоза: гидравлическая блокировка
• Стояночный тормоз: Механический тормоз
• Преодолеваемый уклон: 30°
• Максимальное усилие копания: 3 980 кгс (8 768 фунт-сил)
• Максимальная скорость движения: Высокая — 4,6 км/ч (2,9 миль/ч), низкая — 2,6 км/ч (1,6 миль/ч)

Система поворота

• Редуктор поворота: Планетарная передача
• Удерживающий тормоз / Блокировка поворота: Механический дисковый тормоз
• Скорость поворота: 9 об/мин

Эксплуатационная масса (приблизительная)

• Эксплуатационная масса с учётом цельной стрелы длиной 2 900 мм (9 футов 6 дюймов), рукояти длиной 1 640 мм (5 футов 5 дюймов), ковша SAE с горкой, отвала, номинального объёма смазочных материалов и охлаждающей жидкости, полного бака топлива, оператора и стандартного оборудования.
• Размер гусениц: 400 мм (16 дюймов)
• Давление на грунт (кабина ROPS, резиновые гусеницы): 0,3 кг/см² (29,6 кПа / 4,27 фунтов на квадратный дюйм)
• Эксплуатационная масса с кабиной ROPS, резиновые опоры: 5 270 кг (11 618 фунтов)
• Эксплуатационная масса с навесом ROPS, резиновые опоры: 5 150 кг (11 354 фунтов)

Двигатель

• Модель двигателя: Komatsu 4D88E-7*
• Тип охлаждения: водяное охлаждение, 4-тактный, с прямым впрыском, с охлаждаемым системой рециркуляции отработавших газов (EGR)
• Тип впуска: Атмосферный
• Количество цилиндров: 4
• Диаметр цилиндра × ход поршня: 88 мм × 90 мм (3,46 дюйма × 3,54 дюйма)
• Рабочий объём: 2,19 л (134 куб. дюймов)
• Номинальная частота вращения двигателя: 2 400 об/мин
• Регулятор: Электронный, регулирующий на всех оборотах
• Способ привода вентилятора радиатора: Механический
• Мощность (брутто по SAE J1995): 39 л. с. (29,1 кВт)
• Мощность (ISO 9249 / SAE J1349, чистая): 38 л. с. (28,3 кВт)

Объём охлаждающей жидкости и смазочного материала (для дозаправки)

• Топливный бак: 65 л (17,2 галлона США)
• Моторное масло: 8,1 л (7,5 л указано в скобках в качестве альтернативного значения) (2,2 галлона США / 2,0 галлона США указано в качестве альтернативы)
• Охлаждающая жидкость: 8,9 л (2,4 галлона США)
• Главная передача: 0,7 л (0,2 галлона США)
• Гидравлический бак: 55 л (20 л) (14,5 галлонов США с указанным альтернативным значением 5,3 галлонов США)

Ходовая часть

• Центральная рама: X-образная
• Рама гусениц: коробчатого сечения
• Регулятор натяжения гусениц: гидравлический
• Количество опорных башмаков (с каждой стороны): 39
• Количество несущих роликов (с каждой стороны): 1
• Количество гусеничных роликов (с каждой стороны): 4
• Уплотнение гусеницы: герметичное

Стандартное оборудование (выбор)

• Воздухоочиститель, двухэлементный с автоматическим удалителем пыли
• Вентилятор охлаждения, всасывающего типа
• Комплект охлаждения «Side by side»
• Генератор 12 В / 55 А
• Автоматическое замедление
• Аккумулятор 1 × 12 В / 72 А·ч
• Стартер 12 В / 2,3 кВт
• Рабочее освещение на стреле и в кабине/на козырьке
• Вспомогательная гидравлика с селекторным клапаном
• Защитная решетка вентилятора и теплозащита
• 16" (400 мм) резиновые башмаки
• Источник питания 12 В
• Автоматическое двухскоростное управление движением
• Ножное управление вспомогательной гидравликой и поворотом стрелы
• Функция автоматической блокировки рычага фиксации
• Панель мониторинга, 3,5-дюймовый цветной дисплей
• Функция идентификации оператора
• Зеркала заднего вида (правое, левое, заднее)
• Ремень безопасности, втягивающийся на 76 мм; сиденье с подвеской (средняя высота)
• Сигнализация движения и фара хода
• Двухстоечный козырек ROPS
• Сборка стрелы длиной 2 640 мм (5'5") с трубопроводом; стрела 2 900 мм (9'6") в сборе с трубопроводом; отвал для засыпки
• автоматическое отключение двигателя на холостом ходу; KOMTRAX® уровня 5 — на базе сотовой связи; тормоз удержания поворота

Дополнительное оборудование (на выбор)

• Гусеницы Road Liner (400 мм / 16")
• Стальные гусеницы (400 мм / 16")
• Кабина с откидной дверью, кондиционером, подготовкой под радио, дополнительным входом (разъем 3,5 мм)
• Джойстики пропорционального управления
• Угловой отвальный отвал
• Широкий выбор навесного оборудования

Ресурсы и примечания

• Доступна брошюра по сопутствующим моделям (ссылки на документацию производителя).
• Приведённые технические характеристики соответствуют данным производителя; там, где это возможно, указаны значения в нескольких единицах измерения (метрические и британские).

характеристики / технические данные

• Модель: PC55MR-5
• Марка: Komatsu
• Двигатель: Komatsu 4D88E-7, 4-цилиндровый, 2,19 л, 2 400 об/мин
• Мощность: 38 л.с. (28,3 кВт) при 2 400 об/мин
• Эксплуатационная масса: 5 150 — 5 270 кг (11 354 — 11 618 фунтов)
• Вместимость ковша: 0,055–0,18 м³ (0,07–0,24 куб. ярдов)
• Топливный бак: 65 л (17,2 галлона США)
• Гидравлическая система: HydrauMind, осевые поршневые насосы с переменным рабочим объёмом, максимальный расход 153,3 л/мин
• Ходовая часть/привод: гидростатическая; максимальное усилие тяги 4 280 кгс (9 436 фунтов); максимальная скорость движения 4,6 км/ч (2,9 миль/ч)
• Ходовая часть: X-образная рама, коробчатая гусеничная рама, гидравлический регулятор натяжения гусениц, 39 башмаков с каждой стороны
• Стандартное оснащение: KOMTRAX® уровня 5, панель мониторинга с цветным дисплеем 3,5 дюйма, козырек ROPS (или опция кабины ROPS), вспомогательная гидравлика
