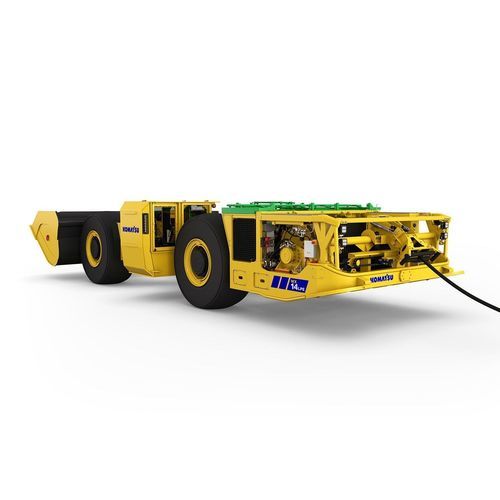

Электрический LHD WX14LPE

для подземной шахты

<b>Обзор</b><br>WX14LPE — это кабельный электрический LHD (load–haul–dump) грузоподъёмностью 14 тонн, разработанный для подземных работ по добыче промышленных минералов в низкопрофильных выработках. Ранее известен как SLP-14E; сочетает компактную кабину высотой 2,02 м, прямой электрический привод, инженерную систему управления кабелем и компоненты, рассчитанные на непрерывную работу без локальных выбросов в тяжёлых условиях.</li><br><br><b>Ключевые преимущества</b><br><ul><li>Мощность в каждом цикле: 172 кВт номинальной тяговой мощности и 450 кВт пиковая для эффективного проникновения в забой и ускорения.</li><li>Грузоподъёмность 14 тонн: оптимизирован для высокой производительности в применениях по добыче промышленных минералов.</li><li>Умная обработка кабеля: контролируемая намотка уменьшает напряжения, скручивание и риски, продлевая ресурс кабеля.</li><li>Низкопрофильная компоновка: высота кабины 2,02 м обеспечивает надёжную маневренность в низких выработках.</li><li>Гидравлическая эффективность: гидравлика с определением нагрузки снижает температуру масла и потери энергии для стабильной работы.</li><li>Прочная конструкция: сварные стальные рамы и усиленные компоненты рассчитаны на длительную эксплуатацию и снижение требований к обслуживанию.</li><li>Управление для оператора: расположение трёх педалей и интуитивное управление обеспечивают плавное, бесступенчатое регулирование скорости для точного вождения и загрузки.</li><li>Нулевые локальные выбросы: кабельное питание снижает тепловую нагрузку и требования к вентиляции под землёй.</li><li>Эргономичная безопасная кабина: закалённые стекла, регулируемые педали и поворотное сиденье для обеспечения безопасности и комфорта оператора.</li></ul><br><b>Ресурсы</b><br>Технический лист доступен для скачивания в ресурсах производителя (технический лист указан на странице продукта).<br><br><b>Характеристики / технические спецификации</b><br><ul><li>Модель: WX14LPE</li><li>Manufacturer / Brand: Komatsu</li><li>Применение: кабельный электрический LHD для подземной добычи промышленных минералов в низкопрофильных условиях</li><li>Tramming capacity: 14 000 kg (30,865 lbs)</li><li>Грузоподъёмность: 14 tonne (номинал)</li><li>Стандартный объём ковша: 9.6 m³ (12.56 yd³) — ссылка 9.7 m³ (12.69 yd³)</li><li>Рабочая масса: 46 916 kg (103,432 lbs)</li><li>Полная масса при загрузке: 60 916 kg (134,297 lbs)</li><li>Нагрузка на переднюю ось без нагрузки: 21 290 kg (46,936 lbs)</li><li>Нагрузка на заднюю ось без нагрузки: 25 626 kg (56,496 lbs)</li><li>Нагрузка на переднюю ось при нагрузке: 40 796 kg (89,940 lbs)</li><li>Нагрузка на заднюю ось при нагрузке: 20 210 kg (44,555 lbs)</li><li>Длина кабеля: 330 m (1,083 ft)</li><li>Диаметр кабеля: 51.8 mm (2.04 in)</li><li>Питание высокой напряжением: 1000 V</li><li>Привод: прямой электрический привод</li><li>Непрерывная мощность тягового мотора: 172 kW (231 HP)</li><li>Пиковая мощность тягового мотора: 450 kW (603 HP)</li><li>Непрерывная мощность вспомогательного мотора: 145 kW (194 HP)</li><li>Пиковая мощность вспомогательного мотора: 200 kW (268 HP)</li><li>Тяговое усилие: 320 kN (71,939 lbf)</li><li>Гидравлическая сила при разрушении (подъём/наклон): 200 kN (44,962 lbf)</li><li>Максимальный допустимый уклон: 28%</li><li>Скорости движения (прямой электрический привод без нагрузки): 16, 6.9, 4.9, 4, 3.6, 2.8 км/ч</li><li>Скорости движения (прямой электрический привод с нагрузкой): 16, 10, 6.3, 5.4, 4.7, 3.6 км/ч</li><li>Трансмиссия / Оси: электрический привод; оси Kessler; передняя и задняя D106</li><li>Дифференциалы: передний открытый, задний открытый</li><li>Тормоза: внешне охлаждаемые многодисковые тормоза, с пружинным приложением и гидравлическим сбросом (SAHR)</li><li>Угол качания задней оси: +/- 8 градусов</li><li>Шины: 26.5R29 (для конкретного применения проконсультируйтесь с местным поставщиком шин)</li><li>Гидравлическая система: насос поршневой переменной производительности с load-sensing в конструкции с закрытым центром; рулевое управление имеет приоритет перед рабочей гидравликой</li><li>Управление ковшом/стрелой: одноступенчатый двухдействующий цилиндр с защитой штока</li><li>Управление рулевым: два одноступенчатых двухдействующих цилиндра</li><li>Цилиндр разгрузки ковша: одноступенчатый двухдействующий цилиндр с защитой штока</li><li>Цилиндры подъёма стрелы: два одноступенчатых двухдействующих цилиндра</li><li>Объём гидравлического бака: 600 L (159 US gal)</li><li>Время движения ковша: разгрузка 5.2 s; подъём 6.8 s; опускание 4.6 s</li><li>Время поворота: вправо 3 s; влево 3 s</li><li>Приборная панель: опция цифрового сенсорного дисплея 12" (0.3 m), подсвечиваемые кнопки, отображение камеры</li><li>Высота кабины: 2.02 m (низкопрофильный дизайн)</li><li>Конструкция: передняя и задняя рамы сварной стальной конструкции, модульный дизайн; материал S 355J2 / S690</li></ul>
