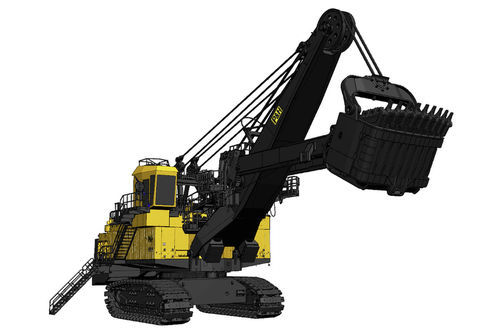

Гусеничный экскаватор с прямой лопатой 4100C AC

для шахты

Обзор
Электрический канатный экскаватор 4100C обеспечивает надежную работу и высокую производительность при загрузке в масштабных горнодобывающих операциях. Пример номинальной полезной нагрузки 81,6 т (90 st) и типичная емкость ковша 45,9 м³ — 4100C является развитием проверенной платформы 4100A.

Основные характеристики

• Категория: Электрические канатные экскаваторы
• Номинальная полезная нагрузка (метрические тонны): 72,5 - 82
• Номинальная полезная нагрузка (short tons): 80 - 90
• Емкость ковша (m3): 41 - 49
• Емкость ковша (yd3): 54 - 64
• Производительность (MTPH): 7,184 - 9,579
• Производительность (TPH): 7,919 - 10,559

Вместимость

• Номинальная вместимость ковша* (yd3): 60
• Номинальная вместимость ковша* (m3): 45,9
• Номинальная вместимость ковша SAE 2:1 (m3): 50,8
• Номинальная вместимость ковша SAE 2:1 (yd3): 66,4
• Оптимальный размер самосвала (mt): 172 - 363
• Оптимальный размер самосвала (st): 190 - 400
• Номинальная подвесная нагрузка (mt): 154,2
• Номинальная подвесная нагрузка (st): 170

Рабочие диапазоны / Размеры
Радиус резания (m): 24,7
Радиус резания (ft): 78 ft. 8 in
Высота разгрузки (дверь открыта) (m): 9,1
Высота разгрузки (дверь открыта) (ft): 31 ft. 0 in
Радиус до уровня пола (m): 16,4
Радиус до уровня пола (ft): 52 ft. 6 in
Радиус поворота хвоста (m): 10,2
Радиус поворота хвоста (ft): 32 ft. 3 in
Высота глаз оператора (m): 9,5
Высота глаз оператора (ft): 31 ft. 3 in
Высота резания (m): 15,8
Высота резания (ft): 51 ft. 10 in

Crowd

• V-ременной привод Powerband между двигателем и корпусом редуктора поглощает ударные нагрузки.
• Первичное и вторичное редукционные ступени в закрытом корпусе редуктора для надежной смазки брызгами и упрощенного обслуживания.
• Двухножковая рукоять ковша с торсионной коробкой и рейково-шестернным приводом обеспечивает устойчивость на борту и оптимальное копание.
• Пружинно-установленный пневматический дисковый тормоз.
• Доступна опциональная система фильтрации crowd.

Поворот

• Два модульных планетарных редуктора P&H проверенной конструкции и кованое монолитное кольцо поворота передают крутящий момент для быстрых циклов.
• Пружинно-установленные пневматические дисковые тормоза – по одному на каждый двигатель.
• Доступна опциональная система фильтрации поворота.

Требования к питанию

• Напряжение питания: 7 200 В, 3 фазы, 60 Гц или 5 000 / 6 000 / 6 600 В, 3 фазы, 50 Гц
• Трансформатор питания: минимум 3 000 кВА
• Минимальная доступная мощность короткого замыкания (VA) на экскаваторе: 25 MVA
• Примечание по напряжению: напряжение по требованиям заказчика

Ходовая часть

• Два прочных планетарных редуктора P&H независимо передают крутящий момент на ведущие звездочки для требуемого тягового усилия.
• P&H Delta привод с низким натяжением звездочки и прочными литыми гусеницами.
• Пружинно-установленные пневматические дисковые тормоза – по одному на каждый двигатель.

Подъем

• Вся передача в одном закрытом корпусе редуктора с фильтрованной циркуляцией масла для надежной смазки брызгами.
• Большой подъемный барабан диаметром 65" для увеличения ресурса изгиба каната.
• Система ferrule becket и двойные электрические тягеры в стандартной комплектации для эффективной замены каната.
• Пружинно-установленные пневматические дисковые тормоза – по одному на каждый двигатель.

Технологии

• Argus – Система мониторинга полезной нагрузки Argus взвешивает каждый ковш в реальном времени для повышения точности загрузки и оценки эффективности операторов.
• ProVision – Высокоточный GNSS-гайд (до 1 см) для точного копания и позиционирования самосвалов.
• MineCare – Система управления обслуживанием, объединяющая мониторинг состояния оборудования в реальном времени и облачную аналитику для раннего выявления проблем.
• DISPATCH – Система управления парком, повышающая эффективность циклов загрузки и транспортировки с помощью оптимизационных алгоритмов для снижения времени в очереди.
• Payload 2 – Инструмент, помогающий операторам стабильно достигать целевых загрузок самосвалов.

Технические характеристики

• Model / SKU: 4100C AC
• Brand: Komatsu
• Категория: Электрические канатные экскаваторы
• Номинальная полезная нагрузка (метрические тонны): 72,5 - 82
• Пример номинальной полезной нагрузки (указано): 81,6 mt (90 st)
• Емкость ковша (m3): 41 - 49
• Типичная емкость ковша (m3): 45,9
• Емкость SAE 2:1 (m3): 50,8
• Емкость ковша (yd3): 54 - 64
• Номинальная емкость ковша (yd3): 60
• Производительность (MTPH): 7,184 - 9,579
• Производительность (TPH): 7,919 - 10,559
• Оптимальный размер самосвала (mt): 172 - 363
• Оптимальный размер самосвала (st): 190 - 400
• Номинальная подвесная нагрузка (mt): 154,2
• Номинальная подвесная нагрузка (st): 170
• Радиус резания: 24,7 м / 78 ft. 8 in
• Высота разгрузки (дверь открыта): 9,1 м / 31 ft. 0 in
• Радиус до уровня пола: 16,4 м / 52 ft. 6 in
• Радиус поворота хвоста: 10,2 м / 32 ft. 3 in
• Высота глаз оператора: 9,5 м / 31 ft. 3 in
• Высота резания: 15,8 м / 51 ft. 10 in
• Опции напряжения питания: 7 200 В 3 фазы (60 Гц) или 5 000 / 6 000 / 6 600 В 3 фазы (50 Гц)
• Минимальный трансформатор питания: 3 000 кВА
• Минимальный короткозамкнутый VA на экскаваторе: 25 MVA
• Заметные системы: Argus, ProVision, MineCare, DISPATCH, Payload 2
