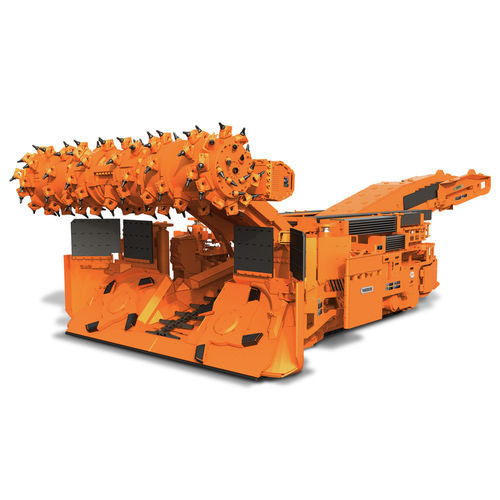

Короткозабойный комбайн комбинированный анкероустановщик 14ED25

Обзор
14ED25 разработан для повышения производительности при проходке стволов низких и средних пластов. Этот entry driver оснащён интегрированной системой крепления анкерными болтами, позволяющей выполнять резку и крепление болтами одновременно в одном проходе. Возможность однопроходной работы устраняет узкое место на этапе прокладки въездной трассы, когда требуется ранняя установка крепления кровли при слабых условиях кровли.

Ключевые преимущества

• Высокая надёжность и эксплуатационное время
• Увеличенные интервалы между капитальными переборками (обычно 3–6 лет)
• Устраняет узкое место въезда за счёт одновременной резки и крепления болтами

Особенности и преимущества (основное)

• Двойные выдвижные фрезерные головы: Гидравлические удлинители головок убираются для облегчения отхода и обеспечивают гибкость при резке углов. Широкие проходы до 16 ft за один проход. Мощность на фрезерной голове: 656 HP / 490 kW.
• Faceboss Control System: Инструменты помощи оператору, автоматические последовательности, расширенная диагностика и мониторинг производительности машины дают практические данные для оптимизации работы.
• Две кровельные установки: По одной полуавтоматической кровельной болтовой установке Joy AFX210 с возможностью наклона закреплено с каждой стороны для быстрой установки крепления кровли.
• Передние и задние цилиндры ATRS: Четыре гидравлических цилиндра стабилизируют кровлю при добыче и креплении; при нажатии кнопки цилиндры пульсируют, чтобы поддерживать контакт с кровлей и защищать оператора.
• Пакет гидравлической оптимизации: Снижает количество шлангов и компонентов, упрощает трассировку шлангов для улучшения доступности при техобслуживании и упрощения капитальных ремонтных работ.

Дополнительная информация о продукте

• Интегрированная система крепления позволяет одновременно выполнять резку и крепление болтами в одном проходе.
• Возможна мокрая или сухая буровая работа.
• Ресурсы: запчасти и сопутствующие ресурсы доступны для данного продукта.

Технические характеристики

• Модель / коммерческое название: 14ED25
• Категория: Проходческий комплекс — Entry drivers
• Количество кровельных болтовых установок: 2
• Количество фланговых болтовых установок: 2
• Расстояние от корневого сверла до наконечника пики: 137 in
• Длина машины: 42 ft. 11 in
• Масса машины: 180,000 - 196,000 lbs
• Высота шасси: 48 in
• Клиренс: 11 in
• Ширина шасси: 120 in
• Давление на грунт: 33 - 37 psi
• Макс. скорость тяги: 65 fpm
• Ширина гусеничной ленты: 22 in
• Кровельные сверла с интегрированным цилиндром для древесины: Две сверла AFX210
• Опциональные фланговые сверла: 2
• Особенности бурения: Влажное или сухое бурение
• Расстояние от кровельного сверла до забоя: 9 ft. 4 in
• Расстояние от флангового сверла до забоя: 13 ft. 7 in
• Защита флангов: 6 ft. 0 in или 8.5 in
• Дальность TRS: 12 ft. 9 in
• Диаметр фрезерной головы: 44 in
• Ширина реза: 15 ft. 6 in (минимум)
• Максимальная высота реза: 11 ft. 5 in
• Минимальная высота реза: 6 ft. 6 in
• Скорость резки: 60 rpm
• Скорость кончика инструмента: 690 fpm
• Удлинение барабана: 9 in
• Расстояние до приямка: 52 in
• Двигатели фрез: 328 HP
• Двигатели сборочной головки: 67 HP
• Двигатели тяги: 80 HP
• Двигатели насосов: 160 HP
• Двигатель конвейера: 54 HP
• Общая мощность: 1165 HP
• Ширина конвейера: 30 in
• Высота бортов конвейера: 12 in
• Скорость конвейера: 402 fpm
• Диаметр CLA: 51 in
• Напряжение машины: 950 V 60 Hz
• Кабель машины: 4/0 - 3 проводника
• Гидравлический насос (тандем): 120 gpm
• Ёмкость гидравлического бака: 300 US gal
