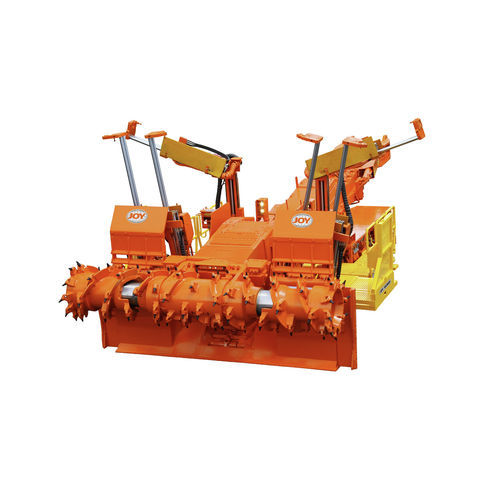

Управляемый анкероустановщик на расстоянии 14CM09

Обзор
Эффективное создание проходов в средней пластовой зоне путем прорезки воротных выработок и крепления кровли анкерными болтами. Особенно подходит для пласта Pittsburgh, когда центральное крепление может быть выполнено после окрепления и анкерования воротной выработки.

• Машина однопроходного типа
• Доступны различные ширины реза

Особенности и преимущества

• Крепление кровли и ребер: Для крепления выработки после резки с каждой стороны машины установлена болтор-установка с шнековым приводом. Доступны ролики для сверления, а также варианты мокрого и сухого бурения в зависимости от условий и технологии работ.
• Приемная головка: Конструкция с центробежным загрузочным рычагом (CLA) для эффективной загрузки. Выдвижные крылья и несколько ширин для соответствия производственным требованиям. Дека приемной головки покрыта хром-карбидным оверлеем (CCO); для изнашиваемых подошв доступны различные материалы.
• Доказанная конвейерная система: Соединения конвейера Universal Joy продлевают срок службы цепи; кулачковый механизм регулировки компенсирует провисание цепи при качании конвейера. Дека конвейера с покрытием CCO для долговечности. Конвейерная цепь с двойной звездочкой для прочности и снижения шума.
• Удлинители режущей головки: Гидравлические удлинители режущей головки с каждой стороны складываются для большей гибкости при резке углов и для эффективных выходов.
• Faceboss Control System: Инструменты помощи оператору, автоматизированные последовательности, расширенная диагностика и мониторинг производительности машины для оптимизации работы с практическими данными.
• Joy OptiDrive AC: Запатентованная система Joy OptiDrive AC интегрирует программное обеспечение с электронными и механическими системами для обеспечения прочной и маневренной машины.

Характеристики / технические спецификации

• Модель: 14CM09-16BDX
• Применение / категория: Miner bolter (разработка входов)
• Напряжение: 950 V, 60 Hz
• Длина машины: 35 ft. 3 in
• Вес машины: 140,000 lbs
• Дорожный просвет: 12 in
• Давление на грунт: 32 psi
• Скорость тяги (макс): 65 fpm
• Скорость диска приемной головки: 54 rpm
• Ширина конвейера: 30 in
• Длина конвейера: 10 ft. nominal
• Скорость цепи конвейера: 475 fpm
• Ширина цепи гусеницы: 20 in
• Тип управления: Дистанционное управление
• Минимальная высота реза: 4 ft. 10 in (1,473 mm)
• Максимальная высота реза: 10 ft. 11 in (3,327 mm)
• Расстояние между центрами сверления: 8 ft. 10 in (2,692 mm)
• Диаметр режущей головки: 43.5 in
• Ширина реза: 16 ft
• Скорость кончика бура: 683 fpm
• Крепления кровли: 2 стандартных HGX - MK2
• Расстояние от кровельного сверла до кончика пикета: 12 ft. 2 in
• Особенности бурения: ограждение оператора сверления со стороны ребра; верхний дефлектор породы для оператора сверления; сухое бурение с системой улавливания пыли
• Высота TRS: До 11 ft. 1 in
• Высота сверления: До 7 ft. 10 in
• Высота домкрата для крепления: 10 ft. 10 in
• Двигатели резки (HP): 235
• Двигатели приемной головки (HP): 67
• Двигатели тяги (HP): 80
• Двигатели насосов (HP): 54
• Общая мощность (HP): 827
