Тяжелый экскаватор 9020XPC

гусеничныйдля шахт и карьеровдля шахты

Обзор

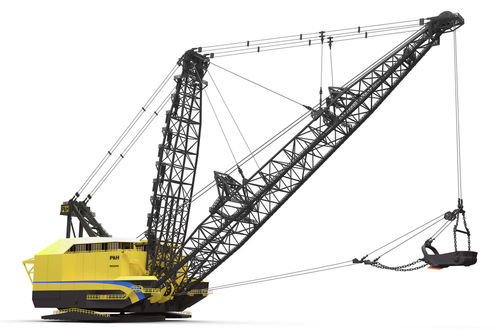

Драглайн P&H 9020XPC спроектирован для непрерывной тяжелой погрузочно-разгрузочной работы в крупных карьерах. Доступен с различной длиной стрелы и вместимостью ковша; сочетает в себе крупноёмкий поворотный барабан, четырёхкордную конструкцию стрелы и электронную платформу Centurion для надёжной работы и удобного мониторинга.

Ключевые характеристики

• Сверхпрочный барабан равномерно распределяет нагрузки для высокой надёжности
• A-рама сконструирована для эффективного управления нагрузками
• Четырёхкордная стрела обеспечивает конструктивную целостность в тяжёлых условиях
• Электронная платформа (система управления Centurion) помогает операторам работать эффективно и контролировать работу драглайна
• Тщательно спроектированные стрела и A-рама обеспечивают стабильность, отличную видимость блоков и сбалансированные осевые рабочие нагрузки
• Спроектирован с учётом отзывов пользователей для повышения безопасности, доставки, обслуживания и инспекций
• Всесторонняя сервисная поддержка для снижения полной стоимости владения и оптимизации производства

Особенности конструкции и изготовления

• Барабан рассчитан на длительный срок службы и низкое обслуживание; соединения Verti-Shield на всех пересекающихся плитах с одной сплошной сваркой, что минимизирует деформацию
• Четыре широкопрофильных корда с трубной перевязкой для конструкции стрелы; материал стрелы: HSLA
• Фарлид типа Constant Contact и шкивы большого диаметра для систем подъёма/таскания

Технические характеристики

• Вместимость ковша (m3): 85 - 122
• Вместимость ковша (yd3): 110 - 160
• Длина стрелы (m): 100 - 130
• Длина стрелы (ft): 325 - 425
• Подъёмные канаты: 133.4 mm (5.25 in)
• Тянущие канаты: 133.4 mm (5.25 in)
• Барабан подъёма: 335 cm (132 in)
• Барабан тяги: 335 cm (132 in)
• Диаметр барабана: 26.8 m (88 ft)
• Давление на грунт (барабан): 138 kPa (20.1 psi)
• Зазор барабан/платформа: 2 m (6.7 ft)
• Диаметр круга рельсов: 23.8 m (78 ft)
• Количество и диаметр роликов: 171 x 406 mm (171 x 16 in)
• Диаметр делительного круга, поворотная рейка: 22.1 m (72.4 ft)
• Размер звена опор (макс. размеры): 5.2 x 26.8 m (17 x 88 ft)
• Давление на грунт (опоры): 225.2 kPa (32.6 psi) - примечание: давление опор на грунт предполагает, что 90% массы машины приходится на опоры
• Ширина между опорами: 38.1 m (125 ft)
• Клиренс под опорами: 0.6 m (2 ft)
• Нормальная длина шага: 2.3 m (7.5 ft)
• Масса нетто: 7 532.5 kg (16,606 Ibs)
• Противовес: 439.1 kg (968 Ibs)
• Рабочий вес: 7 971.6 kg (17,574 Ibs)
• Длина машинного отделения: 38.9 m (127.5 ft)
• Ширина машинного отделения: 36.4 m (119.3 ft)
• Радиус сзади: 27.4 m (90 ft)
• От центра до основания стрелы: 12.2 m (40 ft)
• Высота основания стрелы: 5.9 m (19.5 ft)
• Глубина поворотной рамы: 3.68 m (145 in)
• Рассчитанная висячая нагрузка: 344,736 kg (760,000 Ibs)
• Рабочий диапазон длины стрелы: 113.1 m (371 ft)
• Угол стрелы (deg): 35.8
• Рабочий радиус: 105.9 m (347.5 ft)
• Глубина копания (практическая): 64.8 m (212.5 ft)
• Высота разгрузки: 48.1 m (161 ft)
