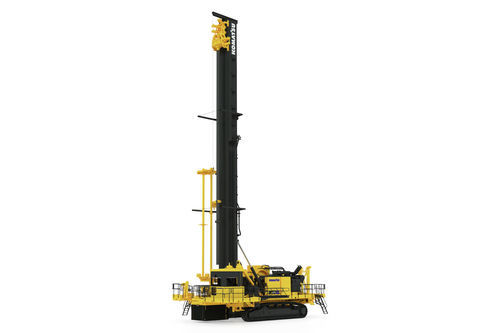

Буровая установка для взрывных скважин ZR122

гусеничнаяповоротнаяс дистанционным управлением

Обзор
Разработанная для требовательных работ по бурению шпуров, роторная буровая установка Komatsu ZR122 обеспечивает высокую нагрузку на долото, значительную вращающую мощность и структурную прочность для обеспечения высокой производительности и низкой стоимости за метр. Машина сочетает в себе защищённый «boxer»-мачтовый узел, мощный зубчатый привод для опускания и автоматизированные системы для оптимизации качества скважины, точности позиционирования и времени безотказной работы.

Ключевые преимущества

• Прочный мачтовый узел boxer: закрытый профиль повышает структурную надёжность и упрощает осмотры и обслуживание.
• Зубчатый привод для опускания с высокой силой: обеспечивает 122 000 lb нагрузки на долото и значительную вращающую силу для прохождения твёрдых пород.
• Автоматический карусельный сменщик долот: сокращает время смены и риски для оператора, поддерживая целостность скважины.
• Высокоточная GPS-система (HPGPS): точное позиционирование отверстий для улучшения результатов взрывных работ и последующей эффективности.
• Конфигурируемая конструкция, готовая к применению: гибкие варианты настройки для адаптации к условиям площадки и снижения общей стоимости бурения.

Избранные характеристики и преимущества

• Монолитная конструкция mачтового узла boxer: уменьшает точки инициирования трещин и концентрации напряжений, облегчая осмотры и ремонт.
• Инновационный зубчатый привод: увеличивает силы бурения при повышенной надёжности системы и сокращённых интервалах обслуживания.
• Автоматическая обработка долот и труб: карусельная система ускоряет смену долот и позволяет быстро менять диаметр для оптимизации фрагментации.
• Усиленная конструкция: мачта, основная и передняя рамы рассчитаны на надёжность; передняя рама конфигурируема для дополнительных опций или изменений в электропитании.
• Автономная навигация с HPGPS: поддерживает точные перемещения между отверстиями и при необходимости позволяет перемещения без оператора в кабине.
• Угловое бурение в одну или несколько проходок: универсальные конфигурации мачты для разных применений на одной и той же установке.

Бурильные штанги и комплектующие
Бурильные штанги Komatsu для blasthole (изготовленные и цельные) соответствуют установкам с наружными диаметрами от 7" до 13 3/4". Изготовленные штанги используют инструментальные соединения из легированной стали и проходят ультразвуковую проверку. Для гаечных ключей выполняются фрезерованные пазы или плоские поверхности по требованию. Соединения с роторным упором обработаны (kemplated) для защиты от цепляния при обкатке. Тяжёлая стенка и опциональное вольфрамовое наплавление повышают ресурс и снижают эксплуатационные расходы.

• Цельные штанги из первоклассного легированного материала.
• Отверстия растачиваются по размеру для обеспечения корректного баланса в выбранных соединениях с роторным упором.
• Центрирование и осевая выверка соединений поддерживаются в строгих допусках.
• Доступна вальфрамовая наплавка для защиты от абразии и эрозии.
• Komatsu изготавливает сопряжённые bit subs и saver/top subs для соединения бурильной колонны с shock subs.

Ресурсы (доступные документы)

• ZR122 Spec Sheet (English)
• ZR122 Sell Sheet (English)
• One-pager: boxer mast и зубчатый привод для опускания
• Пресс-релиз: новая blasthole-буровая установка обеспечивает высокую производительность

Технические характеристики

• Модель / SKU: ZR122
• Категория: Blasthole drills — Rotary drill
• Диаметр отверстия (in): 13 3/4
• Диаметр отверстия (mm): 349
• Нагрузка на долото (kg): 55 338
• Нагрузка на долото (lbs): 122 000
• Глубина за один проход (ft): 65
• Глубина за один проход (m): 20
