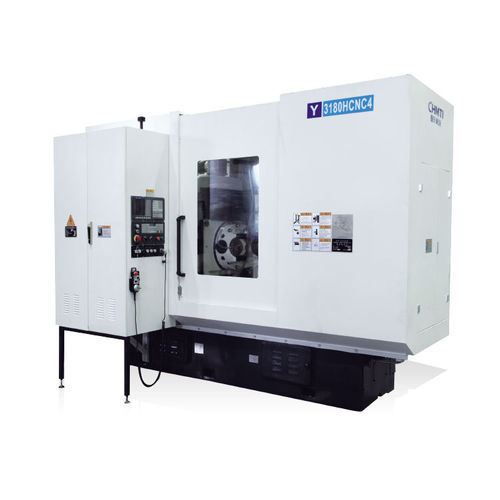

Станок для нарезания спирально-зубчатых колес ЧПУ Y3180H4/5
горизонтальныйдля конической зубчатой передачи

Станок для нарезания спирально-зубчатых колес ЧПУ - Y3180H4/5 - Chongqing Machine Tool (GROUP) Co., Ltd. - горизонтальный / для конической зубчатой передачи
Станок для нарезания спирально-зубчатых колес ЧПУ - Y3180H4/5 - Chongqing Machine Tool (GROUP) Co., Ltd. - горизонтальный / для конической зубчатой передачи
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип управления
ЧПУ
Направление шпинделя
горизонтальный
Другие характеристики
для конической зубчатой передачи
Модуль

10 mm
(0,39 in)

Диаметр детали

800 mm
(31 in)

Скорость вращения

350 rpm, 450 rpm
(2 199,115 rad.min-1, 2 827,433 rad.min-1)

Диаметр фрезы

180 mm
(7,1 in)

Описание

Краткое описание
Станок предназначен для обработки зубчатых колес в отраслях: легковые автомобили, коммерческий транспорт, строительная техника, судовое оборудование, сельскохозяйственная техника и подъемные механизмы. Точность обработки достигает класса 7 по GB/T10095.1-2008. Номер изделия: Y3180HCNC4/5

Основные характеристики и особенности:
  • Четырех-/пятиосевой, четырехзвенный числовой (CNC) зубофрезерный станок с мокрой обработкой.
  • Станок в стандартной комплектации оснащен отечественной ЧПУ-системой с человеко-машинным интерфейсом и параметрическим программированием; обеспечивает одну установку для многократных циклов и повторяющихся операций.
  • Оборудован полностью закрытым кожухом; опции: сборник масляного тумана, автоматическая подача стружки, автоматическое зажатие заготовки и др.


Обрабатываемые заготовки:
  • Возможно обработать цилиндрические прямозубые шестерни, косозубые шестерни, малые конические шестерни, корончатые шестерни, звездочки, шлицы, червячные колеса и т.д.


Основные технические характеристики:
№ | Основная техническая характеристика | Единица | Y3180HCNC4 | Y3180HCNC5
1 | Максимальный диаметр заготовки | mm | 800 | 800
2 | Максимальный модуль | mm | 10 | 10
3 | Максимальная частота вращения шпинделя | r/min | 350 | 450
4 | Максимальная частота вращения стола | r/min | 20 | 20
5 | Максимальный размер инструмента (Ø×L) | mm | Φ180×180 | Φ180×200
6 | Максимальный ручной ход инструмента | mm | 50 | 200 (автоматически)

Особенности / технические спецификации
  • Тип станка: четырех-/пятиосевой, четырехзвенный ЧПУ-зубофрезерный станок с мокрой обработкой
  • ЧПУ-система: отечественная ЧПУ-система с поддержкой HMI и параметрического программирования
  • Защита и опции: полностью закрытый кожух; опции: сбор масляного тумана, автоматическая подача стружки, автоматическое зажатие заготовки
  • Точность обработки: до класса 7 по GB/T10095.1-2008
  • Отрасли применения: легковые автомобили, коммерческий транспорт, строительная техника, судовое оборудование, сельскохозяйственная техника, подъемные механизмы для обработки зубчатых колес
  • Представительные модели: Y3180HCNC4 / Y3180HCNC5 (см. таблицу выше)
