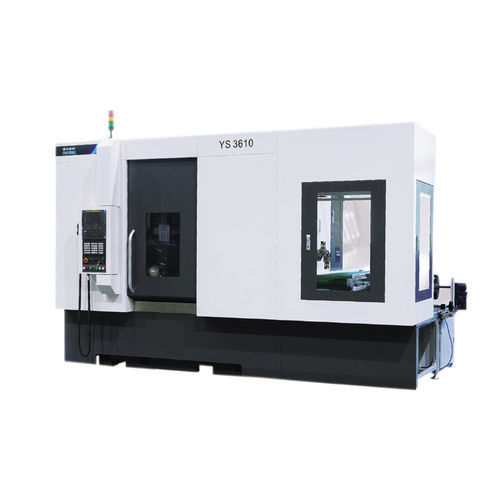

Станок для нарезания спирально-зубчатых колес ЧПУ YS3610

горизонтальный

Обзор
YS3610 — горизонтальный CNC-станок для нарезки зубьев (hobbing), предназначенный для обработки зубчатых колес малого модуля с большим углом наклона зуба, применяемых в мотоциклетной, приборостроительной, игровой и рыболовной отраслях. Поддерживает сухую резку; точность обработки достигает уровня GB/T10095.1-2008 класс 6.

Основные характеристики и возможности

• Горизонтальный станок для нарезки зубьев с шестью осями и четырехзвенным сопряжением, предназначенный для малого модуля и большого угла наклона зуба.
• Компактная конструкция с полностью закрытыми внешними и внутренними защитными кожухами для безопасной сухой обработки.
• Горизонтальная станина обеспечивает более точную подгонку узлов и общую жесткость при меньшей занимаемой площади.
• Шпиндель инструментальной головки с прямым приводом сервошпинделя — короткая передающая линия, высокая точность и жесткость.
• Стол с высокоточной парой косозубых передач для деления и устройством устранения зазора, подходит для скоростной высокоточной резки.
• Стандартная комплектация: FANUC 0i-MF; опции: GSK25iG, Siemens 828D или другие совместимые системы.
• Возможно оснащение автоматической подачей и бункером для непрерывной автоматической обработки деталей.

Основные технические характеристики

• Номер изделия: YS3610
• Тип станка: шестиосяная четырехзвенная горизонтальная машина для сухой нарезки зубьев
• Макс. диаметр заготовки: 100 mm
• Макс. модуль заготовки: 3 mm
• Макс. угол поворота держателя инструмента: ±60°
• Макс. скорость шпинделя фрезы: 4000 r/min
• Макс. скорость рабочего стола: 400 r/min
• Макс. размер установки инструмента (Ø × длина): φ80 × 110 mm
• Макс. осевое перемещение резца: 100 mm
• Диапазон расстояния между центром резца и центром вращения стола: 10–110 mm
• Расстояние от центра резца до поверхности стола: 150–500 mm
• Точность обработки: до GB/T10095.1-2008 класс 6
• Стандартная комплектация: CNC-система FANUC 0i-MF (опции GSK25iG или Siemens 828D)
• Опции: автоматическая подача и бункер для непрерывной автоматизации

Область применения
Подходит для обработки зубчатых колес малого модуля и большого угла наклона; широко применяется в мотоциклетной, приборостроительной, игрушечной, рыболовной и смежных отраслях.

Примечания
Точность обработки достигает уровня GB/T10095.1-2008 класс 6. Стандартная CNC-система и форма привода указаны выше; автоматическая подача и бункер могут быть установлены как опции.
