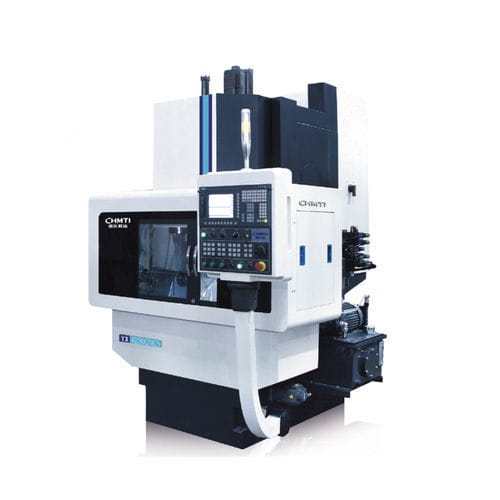

Станок для нарезания спирально-зубчатых колес ЧПУ YX42305

горизонтальныйдля конической зубчатой передачи

Обзор
Основное применение — обработка зубчатых колес для легковых автомобилей, коммерческого транспорта и прецизионных редукторов. Точность обработки достигает класса 5-6 по стандарту GB/T10095.1-2008.

Основные характеристики и особенности:

• Станок представляет собой пятиосную CNC-станцию для чистовой обработки зубьев; каждый движущийся осевой узел приводится в действие независимым AC-серводвигателем, обеспечивая осевую, радиальную, диагональную и тангенциальную обработку.
• Вертикальная компоновка; колонна и станина выполнены в виде высокожёсткой монолитной структуры; тангенциальная каретка размещена внутри радиальной плиты, что обеспечивает высокую жёсткость, компактную конструкцию и аккуратный внешний вид.
• Оси X, Y, Z приводятся цифровыми серводвигателями с шариковыми винтами, что обеспечивает высокую точность позиционирования и повторяемости, а также стабильную точность обработки.
• Станок оснащён интерфейсом человек-машина; оператор вводит параметры инструмента, заготовки, компенсаций и обработки через диалоговый интерфейс; станок выполняет автоматический цикл и применяет автоматические компенсации.
• Опционально возможна комплектация автоматическим устройством подачи/выемки и портальной системой для организации непрерывной автоматизированной обработки.
• Подходит для чистовой обработки наружных цилиндрических зубчатых колес с прямыми и косыми зубьями, муфт и ступенчатых зубчатых колес.

Основные технические характеристики (таблица представлена строками)
Заголовок: № | Основная техническая спецификация | Ед. изм. | YX4230CNC5
1 | Максимальный диаметр заготовки | mm | 300
2 | Максимальный модуль заготовки | m | осевая обработка 8, радиальная обработка 5
3 | Диапазон скорости вращения ножа | r/min | 50-500
4 | Скорость подачи стола | mm/min | 1-1000
5 | Скорость подачи радиального салазок | mm/min | 0.2-1000
6 | Скорость подачи тангенциальных салазок | mm/min | 1-500
7 | Диапазон расстояния от центра вращения ножа до центра центровочной державки | mm | 125-280

Характеристики / технические спецификации

• Наименование продукта: CNC высокоэффективный станок для чистовой обработки зубьев
• Модель: YX4230CNC5
• Применимые отрасли: обработка зубчатых колес для легковых автомобилей, коммерческого транспорта и прецизионных редукторов
• Точность обработки: до класса 5-6 по GB/T10095.1-2008
• Тип станка: пятиосная CNC-зачистная (шабинговая) машина для зубьев
• Система привода: каждый осевой узел приводится в действие независимыми AC-серводвигателями (X, Y, Z — цифровой серводвигатель + шариковинт)
• Режимы обработки: осевая, радиальная, диагональная и тангенциальная обработка
• Компоновка и конструкция: вертикальная компоновка, колонна и станина моноблочной высокой жёсткости; тангенциальная каретка размещена внутри радиальной плиты
• Человеко-машинный интерфейс: диалоговая панель для ввода параметров инструмента/заготовки/компенсации/режима резания и автоматической компенсации
• Автоматизация: опции автоматической подачи/выемки и портальной механики для непрерывной обработки
• Максимальный диаметр заготовки: 300 mm
• Максимальный модуль заготовки: осевая обработка 8, радиальная обработка 5
• Диапазон скорости ножа: 50-500 r/min
• Скорость подачи стола: 1-1000 mm/min
• Скорость подачи радиальных салазок: 0.2-1000 mm/min
• Скорость подачи тангенциальных салазок: 1-500 mm/min
• Диапазон расстояния от центра вращения ножа до центра центровочной державки: 125-280 mm
