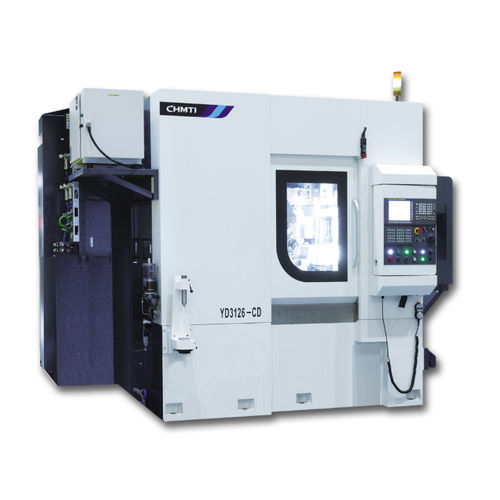

Станок для нарезания спирально-зубчатых колес ЧПУ YD3126-CD

вертикальный

Краткое описание
YD3126-CD — ЧПУ комбинированный станок для массовой обработки зубчатых колес, объединяющий вальцекону (hobbing) и формообразующее фрезерование. Применяется для зубчатых колес легковых и грузовых автомобилей, строительной техники и редукторов. Точность обработки до класса 6 по GB/T10095.1-2008.

Основные характеристики и преимущества

• Тринадцатиосевая, четырехзвенная, высокоскоростная комбинированная машина для сухой обработки — вальцекону и формообразующего фрезерования, обеспечивающая высокую производительность.
• Четыре рабочих позиции позволяют одновременно выполнять вальцекону и фрезерование на разных станциях для увеличения выхода продукции.
• Вертикальная компоновка с горизонтальным перемещением колонны обеспечивает радиальную подачу для эффективного вальцекона.
• Фрезерование профиля выполнено сферическими/формообразующими фрезами с роликовым режущим методом, что позволяет объединять несколько операций.
• Полностью закрытый кожух, быстрая эвакуация стружки и сухая система охлаждения обеспечивают тепловую стабильность и стабильность размеров деталей.
• Главный шпиндель вальцекона и шпиндель столa — с прямым приводом, короткая передача и высокая точность; опора — высокожесткие роликоподшипники, что позволяет сухую обработку зубчатых колес среднего модуля.
• Опционально доступны устройства одиночной загрузки/разгрузки и автоматический приемный бункер для автоматизации и гибкого производства.
• Система управления может быть оборудована Siemens или FANUC.

Основные технические параметры

• Модель: YD3126-CD
• Максимальный диаметр заготовки: 260 мм
• Максимальный модуль: 6
• Максимальный угол поворота планшайбы/держателя инструмента: ±45°
• Максимальная скорость шпинделя вальцекона: 2500 об/мин
• Максимальная скорость стола: 250 об/мин
• Максимальный размер инструмента (Ø × длина): Φ130 × 230 мм
• Максимальный осевой ход вальцекона: 200 мм
• Расстояние от центра вальцекона до центра вращения стола: 30–220 мм
• Расстояние от центра вальцекона до поверхности стола: 135–485 мм

Особенности / Технические характеристики

• Модель: YD3126-CD
• Наименование продукта: ЧПУ комбинированный станок для вальцекона и формообразующего фрезерования
• Отрасли применения: автомобили, коммерческий транспорт, строительная техника, редукторы — массовая обработка зубчатых колес
• Точность обработки: до класса 6 по GB/T10095.1-2008
• Конструкция: вертикальная, 13 осей, четырехзвенная, 4 рабочие позиции
• Инструменты и шпиндели: шпиндель вальцекона и шпиндель стола с прямым приводом, опора — высокожесткие роликоподшипники
• Метод резания: сухая резка, формообразующее фрезерование с роликовым режущим методом
• Охлаждение и защита: полностью закрытый кожух, быстрая эвакуация стружки, сухая система охлаждения
• Опции автоматизации: устройство загрузки/разгрузки для одиночной машины, автоматический приемный бункер
• Система управления: варианты Siemens или FANUC
• Максимальный диаметр заготовки: 260 мм
