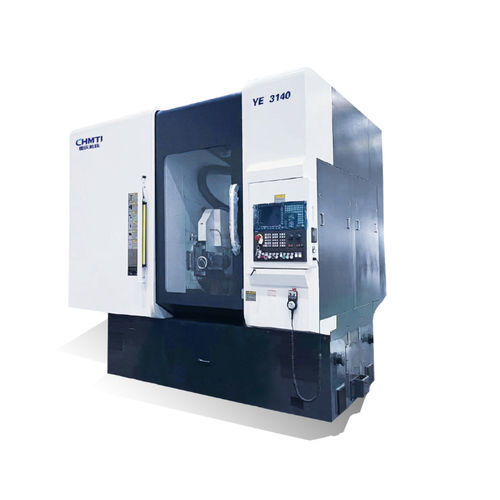

Станок для нарезания спирально-зубчатых колес ЧПУ YE3140/YE3160

горизонтальный

Краткое описание
Станок предназначен в первую очередь для массовой высокоэффективной нарезки зубьев шестерен методом хоббинга для шестерён, применяемых в легковых автомобилях, коммерческом транспорте, строительной технике, судовом оборудовании, сельскохозяйственной технике и редукторах. Точность обработки соответствует классу 6 по стандарту GB/T10095.1-2008.

Основные характеристики и особенности

• Станок представляет собой высокоэффективный ЧПУ-хоббинговый станок с шестью осями и четырехосевой интерполяцией, обеспечивает сухую резку, влажную резку, минимальную подачу смазки (MQL) и обработку с водяным охлаждением.
• Рабочий стол приводится непосредственно моментным двигателем; шпиндель инструмента использует зубчатую передачу с разницей в один зуб.
• Шпиндельная система рабочего стола и винты/подшипники осей X, Y, Z имеют масляно-воздушную систему смазки.
• Ось Y выполнена с крупной подвижной колонной для осевого перемещения инструмента; конструкция компактна, обладает хорошей статической и динамической жесткостью, подходит для многоголовых фрез и больших ходов, особенно для эффективной обработки шестерен среднего и большого модулей.
• X и Z оси оснащены импортными линейными направляющими; Y ось использует направляющие с полимерным покрытием верхнего/нижнего уровня.
• Оснащен полностью закрытым защитным кожухом, автоматической системой удаления стружки и устройством автоматического закрепления детали; опционально доступны блоки автоматической подачи/выгрузки и склад деталей; возможно включение в автоматизированную производственную линию по обработке шестерен.
• Обеспечен удобным HMI, параметрическим программированием и системой самодиагностики.
• Система управления может быть конфигурирована на FANUC или SIEMENS.

Основные технические характеристики (сравнение YE3140 / YE3160)
№ | Основные технические характеристики | Единица | YE3140 | YE3160
1 | Максимальный диаметр заготовки | mm | 400 | 600
2 | Максимальный модуль заготовки | mm | 8 (влажный 12) | 8 (влажный 12)
3 | Максимальный угол поворота (ось A) | deg | ±45° | ±45°
4 | Максимальный диаметр×длина установки фрезы | — | Φ170×230 | Φ170×230
5 | Максимальный осевой ход фрезы (ось Y) | mm | 200 | 200
6 | Горизонтальное расстояние от центра фрезы до центра стола (ось X) | mm | 70-370 | 70-420
7 | Вертикальное расстояние от центра фрезы до поверхности стола (ось Z) | mm | 250-850 | 250-850
8 | Расстояние от торца внешней опоры до поверхности стола (ось Z2) | mm | 400-900 | 400-900
9 | Максимальные обороты фрезы (ось B) | rpm | 1500 | 1500
10 | Максимальные обороты стола (ось C) | rpm | 200 | 200
11 | Мощность главного двигателя | kW | 22 | 22

Особенности / Характеристики (сводка)

• Модель / номер: YE3140 / YE3160
• Наименование продукта: ЧПУ хоббинговый станок
• Отрасли применения: легковые автомобили, коммерческий транспорт, строительная техника, судовая техника, сельхозтехника, редукторы и пр.
• Точность обработки: до класса 6 по GB/T10095.1-2008
• Количество осей и интерполяция: 6 осей, четырехосевая интерполяция
• Режимы резания: сухая обработка / влажная обработка / MQL / водная система охлаждения
• Мощность главного двигателя: 22 kW
• Максимальные обороты фрезы: 1500 rpm; максимальные обороты стола: 200 rpm
• Типичный размер установки фрезы Ø×длина: Φ170×230
• Доступные системы управления: FANUC или SIEMENS
