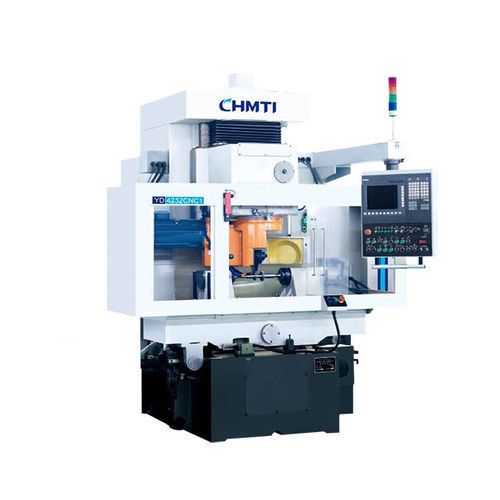

Станок для нарезания спирально-зубчатых колес ЧПУ YD42322

горизонтальныйдля конической зубчатой передачи

Обзор
Станок предназначен преимущественно для обработки зубьев в отраслях автомобилестроения, судостроения и строительной техники. Точность обработки соответствует классам 5-6 по стандарту GB/T10095.1-2008.

Основные характеристики и особенности

• Двухосный CNC-станок для шлифовки/обдирки зубьев; сервопривод обеспечивает радиальное перемещение резца (ось Z) и осевое перемещение рабочего стола (ось X), позволяя выполнять осевую и радиальную обработку.
• Вертикальная компоновка, колонна и станина выполнены как высокожесткая цельная конструкция.
• Оси X и Y приводятся в действие цифровыми сервомоторами с шарико-винтовыми парами.
• Оснащен человеко-машинным интерфейсом (HMI).
• С помощью профилирующего механизма возможно обдирка выпуклых зубчатых колес и небольших конических зубчатых колес.

Область применения
Подходит для осевой или радиальной обдирки наружных прямозубых и косозубых цилиндрических зубчатых колес, шлицев и ступенчатых зубчатых колес.

Основные технические характеристики
1 | Максимальный диаметр детали | 320 mm
2 | Максимальный модуль | осевая обдирка 8, радиальная обдирка 6
3 | Диапазон частоты вращения резца | 50-400 об/мин
4 | Скорость подачи стола | 1-500 mm/min
5 | Скорость радиальной подачи | 0.2-500 mm/min
6 | Диапазон расстояния от центра вращения резца до центра центров | 115/125~280 mm

Технические характеристики / спецификации

• Модель (код): YD4232CNC2
• Наименование изделия: CNC-станок для обдирки зубьев
• Максимальный диаметр детали: 320 mm
• Максимальный модуль: осевая обдирка 8, радиальная обдирка 6
• Диапазон частоты вращения резца: 50-400 об/мин
• Скорость подачи стола: 1-500 mm/min
• Скорость радиальной подачи: 0.2-500 mm/min
• Диапазон расстояния центр вращения резца - центры: 115/125~280 mm
• Точность обработки: соответствует GB/T10095.1-2008 классам 5-6
