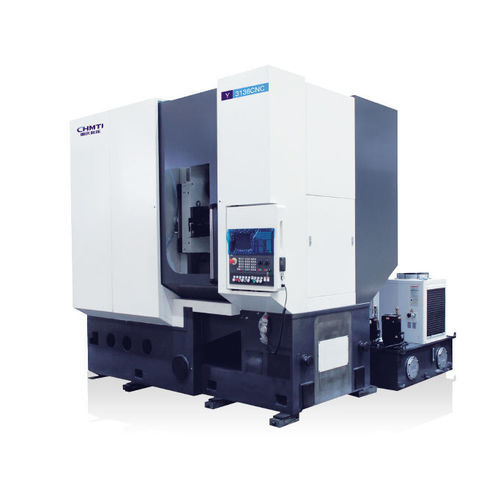

Станок для нарезания спирально-зубчатых колес ЧПУ Y3136/YD3136

Краткое описание
Подходит для высокоэффективной обработки зубчатых колес большого модуля и с малым числом зубьев, применяемых в коммерческих автомобилях, судостроении, ветроэнергетике и строительной технике. Точность обработки соответствует классу 6 по стандарту GB/T10095.1-2008.

Основные характеристики и особенности

• Станок представляет собой ЧПУ-хоббинг-станок с шестью осями и четырёхзвенным сопряжением, обеспечивающий высокую жёсткость, высокую производительность и высокую точность.
• Ось Y расположена под большой колонной; направляющая оси Y установлена по наклонной плоскости для увеличения жёсткости суппорта и для частичного компенсации реактивной силы резания за счёт собственного веса станка, что повышает жёсткость и стабильность.
• Шпиндель заготовки модели YD3136CNC оснащён встроенным моментным двигателем для обеспечения жёсткости и точности приводной системы.
• Станок имеет полностью закрытые наружные и внутренние защитные кожухи и надёжную систему быстрого сбора и удаления стружки и масляного тумана.
• Станок может комплектоваться ЧПУ-системой Siemens или Fanuc.

Основные технические характеристики
№ | Основная техническая характеристика | Ед. изм. | Y3136CNC | YD3136CNC
1 | Максимальный диаметр заготовки | mm | 360 | 360
2 | Максимальный модуль заготовки | mm | 16 | 16
3 | Максимальный угол поворота суппорта | ° | ±45° | ±45°
4 | Максимальная частота вращения шпинделя режущего инструмента | r/min | 400 | 400
5 | Максимальная скорость стола | r/min | 60 | 80
6 | Максимальный размер устанавливаемого инструмента (диаметр×длина) | mm | Φ220×230 | Φ220×230
7 | Максимальное осевое перемещение фрезы | mm | 200 | 200
8 | Расстояние от центра фрезы до центра поворота стола | mm | 70-320 | 70-320
9 | Расстояние от центра фрезы до поверхности стола | mm | 150-590 | 150-590

Особенности/Технические данные

• Модель: Y3136CNC / YD3136CNC
• Название продукта: Высокопроизводительный ЧПУ-хоббинг-станок
• Категория: Хоббинг/станок для обработки зубчатых колёс
• Область применения: Подходит для высокоэффективной обработки зубчатых колёс большого модуля и с малым числом зубьев для коммерческого транспорта, судостроения, ветроэнергетики и строительной техники
• Точность обработки: До класса 6 по GB/T10095.1-2008
• Конструкция и управление: Шесть осей, четырёхзвенная связь; комплектуется ЧПУ Siemens/Fanuc
• Шпиндель: Шпиндель заготовки YD3136CNC с встроенным моментным двигателем
• Защита и удаление стружки: Полностью закрытые наружные и внутренние защитные кожухи, система быстрого сбора и удаления стружки и масляного тумана
