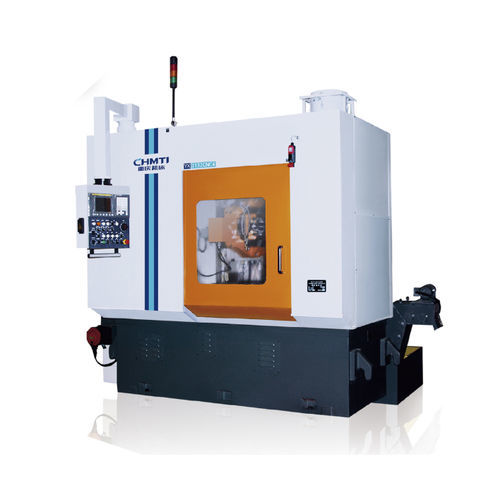

Станок для нарезания спирально-зубчатых колес ЧПУ YX3132

горизонтальныйдля конической зубчатой передачи

Обзор
Станок предназначен в основном для хоббинга (нарезки шестерен) в зуборезной промышленности и применяется для легковых автомобилей, коммерческого транспорта, строительной техники, судовой техники, сельскохозяйственной техники, горнодобывающей техники и т.д. Точность обработки может достигать 6–7 класса по стандарту GB/T10095.1-2008.

Основные эксплуатационные характеристики и особенности:

• Станок представляет собой пятиосевой, четырёхзвенный ЧПУ-хоббинг-станок с мокрой резкой.
• Имеет удобный человеко‑машинный интерфейс, параметрическую автоматическую программируемость и функции самодиагностики системы.
• Оснащён полноэкранным защитным кожухом, устройством сбора масляного тумана, автоматической стружкоудалением и автоматическим зажимом заготовки; легко интегрируется в автоматические линии по обработке шестерен.
• Стандартно комплектуется отечественной системой ЧПУ; по желанию возможна комплектация FANUC или SIEMENS.
• Обрабатывает цилиндрические прямозубые шестерни, косозубые шестерни, шестерни с малым конусом, венечные (корончатые) шестерни, звездочки, шлицы, червячные колеса и т.д.; поддерживает многократные циклы индексирования.

Основные технические спецификации:

• Макс. диаметр детали: 320 mm
• Макс. модуль детали: 8
• Макс. скорость шпинделя: 540 r/min
• Макс. скорость рабочего стола: 32 r/min
• Макс. размеры режущего инструмента (Ø×L): Φ160×200 mm
• Макс. ход инструмента: 150 mm

Особенности / характеристики (список)

• Название продукта: ЧПУ-хоббинг-станок
• Код продукта: YX3132CNC
• Отрасли применения: легковые авто, коммерческий транспорт, строительная техника, судовая техника, сельхозтехника, горная техника и прочая обработка шестерен
• Точность обработки: до классов 6–7 по GB/T10095.1-2008
• Конструкция: пять осей, четыре связи, мокрая резка CNC
• Управление: поддержка отечественных систем ЧПУ; FANUC или SIEMENS по опции
• Основные размеры/параметры: макс. диаметр детали 320 mm; макс. модуль 8; макс. скорость шпинделя 540 r/min; макс. скорость стола 32 r/min; макс. инструмент Φ160×200 mm; макс. ход 150 mm
