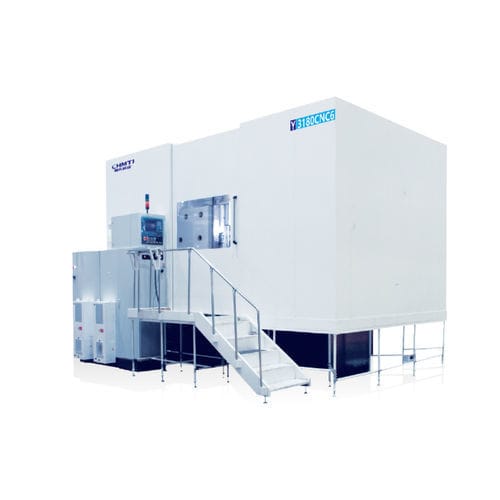

Станок для нарезания спирально-зубчатых колес ЧПУ Y3180/31125/31160/312006

вертикальный

Краткое описание
Станок предназначен преимущественно для обработки зубчатых колес в отраслях: тяжёлая автотехника, ветроэнергетика, строительная техника, судовая техника, подъёмное оборудование, горная техника и энергетическое оборудование. Точность обработки может достигать класса 6 по стандарту GB/T10095.1-2008.

Основные характеристики и особенности:

• Крупногабаритный ЧПУ-хоббинг-станок с шестью осями и четырёхзвенной синхронной схемой.
• Вертикальная компоновка: фиксированный стол и подвижная колонна для радиального перемещения; полное защитное ограждение, система сбора масляного тумана и автоматическая подача стружки; опционно — автоматическое зажатие детали.
• Главный шпиндель хоббера с высокоточной зубчатой передачей; привод стола — двойная червячная передача.
• Оси радиального и осевого перемещения опираются на прямоугольные стальные направляющие с роликовыми направляющими блоками, обеспечивая высокую точность и жёсткость конструкции.
• Применима для эффективной обработки высокоскоростными покрытыми хобами и хобами с твердосплавными пластинами.

Основные технические характеристики (по моделям):
Основные технические характеристики | Позиция | Параметр -> Y3180CNC6 | Y31125CNC6 | Y31160CNC6 | Y31200CNC6
1. Максимальный диаметр детали -> mm | 800 | 1250 | 1600 | 2000
2. Максимальный модуль -> mm | 18 | 18 | 27 | 27
3. Максимальный угол поворота держателя инструмента -> ° | ±45° | ±45° | ±45° | ±45°
4. Максимальная скорость шпинделя хоба -> об/мин | 275/350/500 | 275/350/500 | 220 | 220
5. Максимальная скорость стола -> об/мин | 24 | 24 | 8 | 8
6. Максимальный размер установки инструмента (Ø×L) -> mm | Φ240×300 | Φ240×300 | Φ400×500 | Φ400×500
7. Максимальный осевой ход хоба -> mm | 300 | 300 | 400 | 400
8. Расстояние от центра хоба до центра вращения стола -> mm | 75-560 | 100-780 | 150-1050 | 150-1200
9. Расстояние от центра хоба до поверхности стола -> mm | 200-800 | 450-1050 | 470-1770 | 470-1770
10. Грузоподъёмность стола -> T | 5 | 7 | 20 | 20
11. Мощность главного двигателя -> kW | 33 | 33 | 43 | 43

Особенности / технические данные

• Применяемые отрасли: обработка зубчатых колес для тяжёлых грузовиков, ветроэнергетики, строительной техники, судостроения, подъёмного оборудования, горной техники и электростанций.
• Точность обработки: до класса 6 по GB/T10095.1-2008.
• Количество осей: шесть осей, четырёхзвенная синхронная схема.
• Компоновка станка: фиксированный стол, подвижная колонна (вертикальное исполнение).
• Защита и удаление стружки: полное ограждение, система сбора масляного тумана, автоматическое удаление стружки.
• Опции: автоматическое зажатие заготовки.
• Привод шпинделя хоба: высокоточная зубчатая передача.
• Привод стола: двойная червячная передача.
• Поддержка направляющих: прямоугольные вставные стальные направляющие и роликовые направляющие блоки для радиального/осевого перемещения.
• Совместимый инструмент: высокоскоростные покрытые хобы и хобы с твердосплавными пластинами для эффективной обработки.
• Основные модели и параметры: см. таблицу спецификаций (Y3180CNC6, Y31125CNC6, Y31160CNC6, Y31200CNC6).
