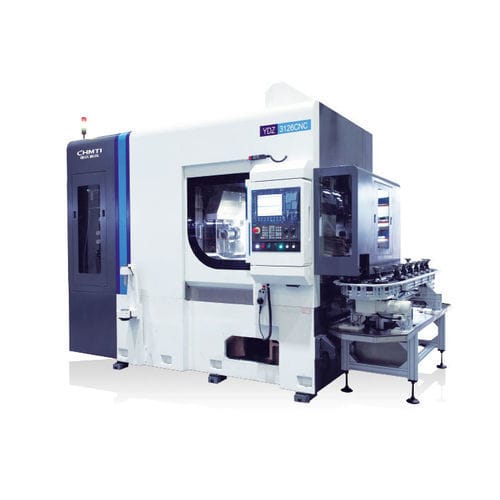

Станок для нарезания спирально-зубчатых колес ЧПУ YD31266/YDZ3126（CDR）

вертикальный

Обзор
Станок предназначен для серийной вальцовой фрезеровки зубчатых колес для легковых автомобилей, коммерческого транспорта, строительной техники и редукторов. Точность обработки может достигать класса 6 по GB/T10095.1-2008.

Основные характеристики и особенности

• Шестис/семи/одиннадцатиосевая машина с четырёхосевой кинематикой — высокоскоростная сухая вальцево-фрезерная обработка.
• Вертикальная компоновка: колонна выполняет горизонтальное перемещение для обеспечения радиальной подачи и эффективной обработки.
• Полностью закрытый кожух, быстрая эвакуация стружки и система сухого охлаждения обеспечивают хорошую тепловую стабильность и стабильность размеров.
• Шпиндели инструмента и заготовки с прямым приводом, короткая трансмиссия и высокая точность передачи; высоко жёсткие роликоподшипники обеспечивают высокоскоростную, жёсткую и нагруженную сухую резку для зубчатых колес среднего модуля.
• Опции: устройства загрузки/разгрузки для одиночной машины и автоматический транспортный бункер для автоматизации и гибкой производственной организации.
• Опционально: экструзионная фасковка и удаление заусенцев для объединения нескольких операций; опциональное устройство подбора пар зубьев для точной обработки после термообработки.
• Система управления может быть оснащена Siemens или FANUC.

Основные технические параметры

• Максимальный диаметр детали (mm): 260
• Максимальный модуль детали (mm): 6
• Максимальный угол поворота инструмента (°): ±45°
• Максимальная частота вращения шпинделя фрезы (об/мин): 2500
• Максимальная частота вращения стола (об/мин): 250
• Максимальный размер устанавливаемого инструмента (диаметр × длина) (mm): Φ130×230
• Максимальный осевой ход фрезы (mm): 200
• Расстояние от центра фрезы до центра вращения стола (mm): 30–220
• Расстояние от центра фрезы до поверхности стола (mm): 135–485

Области применения и технические особенности

• Отрасли: легковые автомобили, коммерческий транспорт, строительная техника, редукторы — подходит для массовой вальцовой фрезеровки зубчатых колес.
• Точность: до класса 6 по GB/T10095.1-2008.
• Конфигурации осей: 6/7/11 осей (четырёхосная кинематика).
• Приводы: шпиндели с прямым приводом, короткая трансмиссия, высоко жёсткие роликоподшипники.
• Охлаждение и защита: система сухого охлаждения, полностью закрытый кожух, быстрая эвакуация стружки.
• Автоматизация: опции загрузки/разгрузки и автоматический транспортный бункер.
• Опциональные функции: экструзионная фасковка, удаление заусенцев, устройство подбора пар зубьев для точной обработки после термообработки.
• Управление: Siemens или FANUC доступны.
• Для размеров и скоростей см. основные технические параметры выше.
