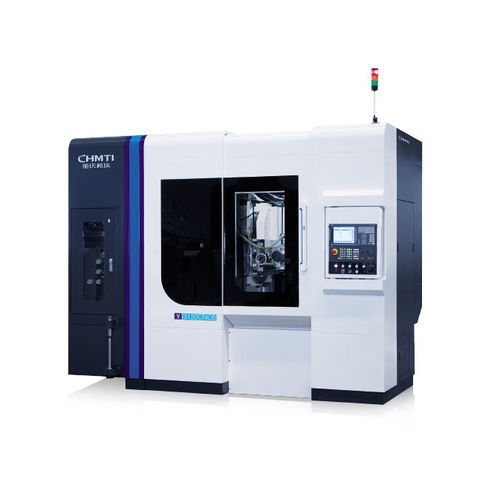

Станок для нарезания спирально-зубчатых колес ЧПУ Y31326~7

вертикальный

Обзор продукта
Станок предназначен для массовой высокоэффективной зубонарезки/вальцевания шестерён для легковых автомобилей, коммерческого транспорта, строительной техники, судовых механизмов, сельскохозяйственной техники и редукторов. Точность чистовой обработки соответствует классу 6 по GB/T10095.1-2008.

Основные характеристики и особенности

• Шестиакасный, четырёхзвенный (4-канальный) CNC высокоэффективный зубонарезной станок, влажная обработка.
• Вертикальная компоновка с крупными плоскими направляющими из чугунного литья, подвергнутыми точному выравниванию/шабровке для высокой прочности контакта и точности перемещения; компактная конструкция и высокая статическая/динамическая жёсткость. Подходит для многоголовых фрез и больших подач, что значительно повышает эффективность резания, особенно при обработке зубчатых колёс среднего и большого модулей.
• Оснащён полным защитным кожухом, системой сбора масляного тумана, автоматической системой удаления стружки и автоматическим зажимом детали; опционально доступны блоки автоматической подачи/разгрузки и склад деталей для интеграции в автоматизированные производственные линии.
• Интерфейс человек-машина (HMI), параметрическое программирование и функции самодиагностики системы.
• Возможна конфигурация с системами управления FANUC или SIEMENS.

Основные технические характеристики

• Макс. диаметр детали: 320 mm
• Макс. модуль детали: 10 mm
• Макс. угол поворота шпинделя инструмента: ±45°
• Макс. частота вращения шпинделя фрезы: 700 об/мин
• Макс. частота вращения стола: 60 об/мин
• Макс. размер установки инструмента (Ø×Д): Φ170×230 mm
• Макс. осевое перемещение фрезы: 200 mm
• Расстояние между центром фрезы и центром вращения стола: 40–310 mm
• Расстояние от центра фрезы до поверхности стола: 210–570 mm

Особенности / спецификации / технология

• Наименование продукта: CNC высокопроизводительный зубонарезной станок
• Применимые отрасли: легковые автомобили, коммерческий транспорт, строительная техника, судовые механизмы, сельхозтехника, редукторы
• Режим обработки: влажная обработка
• Оси: шесть осей, четырёхзвенное сопряжение
• Направляющие: крупные плоские чугунные направляющие, точная шабровка
• Защита: полный кожух, система сбора масляного тумана, автоматическая подача стружки
• Автоматизация: опциональные блоки автоматической подачи/разгрузки и склад деталей; поддержка интеграции в автоматизированные линии
• Система управления: на выбор FANUC или SIEMENS
• Точность обработки: до класса 6 (GB/T10095.1-2008)
• Макс. диаметр детали: 320 mm
• Макс. модуль: 10 mm
• Макс. частота шпинделя фрезы: 700 об/мин
• Макс. частота стола: 60 об/мин
• Макс. размер установки инструмента: Φ170×230 mm
• Осевая подача фрезы: 200 mm
• Расстояние центр фрезы - центр вращения стола: 40–310 mm
• Расстояние центр фрезы - поверхность стола: 210–570 mm
