Станок для нарезания спирально-зубчатых колес ЧПУ YDA3132
вертикальный

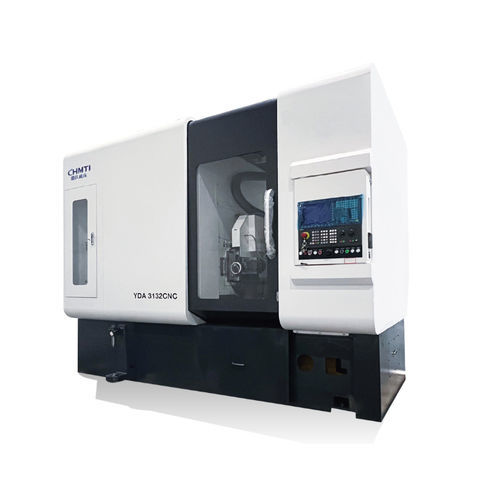

Станок для нарезания спирально-зубчатых колес ЧПУ - YDA3132 - Chongqing Machine Tool (GROUP) Co., Ltd. - вертикальный
Станок для нарезания спирально-зубчатых колес ЧПУ - YDA3132 - Chongqing Machine Tool (GROUP) Co., Ltd. - вертикальный
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип управления
ЧПУ
Направление шпинделя
вертикальный
Модуль

8 mm
(0,31 in)

Диаметр детали

320 mm
(13 in)

Скорость вращения

1 000 rpm
(6 283,185 rad.min-1)

Диаметр фрезы

170 mm
(6,7 in)

Описание

Обзор
YDA3132CNC — это CNC высокоскоростная машина для хоббирования (сухая обработка), предназначенная для массовой обработки зубчатых колес для легковых автомобилей, коммерческого транспорта, строительной техники и редукторов. Точность обработки может достигать класса 6 по стандарту GB/T10095.1-2008.

Основные характеристики и особенности
  • Шести-/семиосевая CNC-машина с четырёхосевым сцеплением для высокопроизводительного серийного производства.
  • Вертикальная компоновка с горизонтальным перемещением колонны для реализации радиальной подачей при хоббировании.
  • Полностью закрытый кожух, быстрый выброс стружки и сухая система охлаждения обеспечивают хорошую термическую стабильность и стабильность размеров.
  • Инструульная шпиндель приводится в действие парой шестерён; шпиндель детали — прямой привод: короткая цепочка привода и высокая точность передачи; высокореакционные роликовые подшипники обеспечивают высокоскоростную, высоконагруженную сухую резку для средних модулей.
  • Опционально — механизмы погрузки/разгрузки для одной машины и автоматический предъявочный склад для поддержки автоматизации и гибкого производства.
  • Опционально возможно оснащение устройствами снятия фасок и удаления заусенцев для объединения нескольких операций.
  • Совместима с ЧПУ FANUC или Siemens.


Технические характеристики
  • Модель/ID: YDA3132CNC
  • Точность обработки: до класса 6 по GB/T10095.1-2008
  • Оси и связь: шесть/семь осей, четырёхосевая связь
  • Метод резания: высокоскоростная сухая резка (сухое хоббирование)
  • Шпиндели и привод: шпиндель инструмента — передача зубчатой парой; шпиндель детали — прямой привод
  • Макс. диаметр изделия: 320 mm
  • Макс. модуль: 8
  • Макс. угол поворота держателя инструмента: ±45°
  • Макс. скорость шпинделя инструмента: 1000 r/min
  • Макс. скорость стола: 80 r/min
  • Макс. размер устанавливаемого инструмента (Ø × длина): Φ170×Φ230 mm
  • Макс. осевое перемещение ролика: 200 mm
  • Расстояние от центра резца до поверхности стола: 40–320 mm
  • Расстояние от центра резца до центра стола: 220–570 mm
