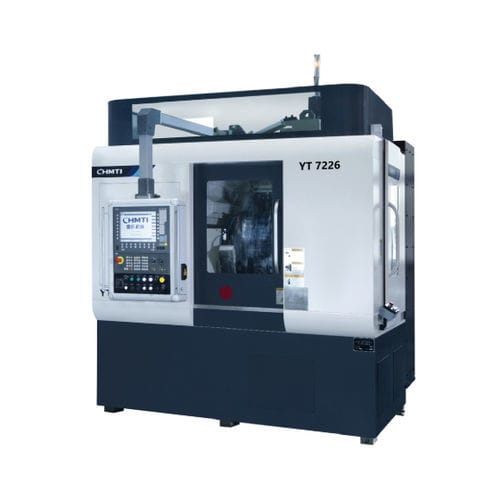

Шлифовальный центр для зубчатых передач YT7226G/YT7226

вертикальныйЧПУвысокой точности

Общее описание
Станок предназначен для прецизионного шлифования зубьев шестерен в отраслях: электромобили/транспорт нового поколения, автоматические трансмиссии и легковые автомобили. Серийная точность обработки достигает классов 4–5 по GB/T10095.1-2008.

Основные характеристики и особенности

• Тринадцать осей, пятизвенная CNC-редукционная шлифовальная машина; линейная скорость шлифования может стабильно поддерживаться выше 63 м/с.
• Двойная шпиндельная схема для деталей позволяет сократить вспомогательное время цикла до менее чем 5 секунд, значительно повышая производительность.
• Станок использует высокоточный торцевой зубчатый диск с гидравлическим плавающим зажимным устройством для высокоточного позиционирования и фиксации при обмене столов; согласованность обработки переднего и заднего столов ≤ 0,005 мм.
• Система циркуляционного охлаждения станины с тепловым балансом применяет разные режимы подачи масла при работе и на холостом ходу для выравнивания внутренней температуры и снижения термической деформации.
• Программное обеспечение станка поддерживает сложные формы коррекции: произвольная модификация направления зуба, компенсация скручивания поверхности зуба, точечное правление (произвольная правка профиля), сетчато‑узорная шлифовка поверхности, шлифование несимметричных зубчатых колес с двойным углом давления, шлифование небольших конусов и т.д.

Система ЧПУ и автоматизация

• Применён ЧПУ Siemens 840Dsl/one; многоканальная платформа управления гибко контролирует оси ЧПУ.
• Реализованы функции полной автоматизации: автоматическое зажимание детали, автоматическая правка шлифовального круга, высокоскоростное совмещение зубьев, автоматическое обучение шлифованию, автоматическое обучение правке, автоматическое распределение припуска и автоматические циклы шлифования.
• Пользовательский интерфейс основан на собственной HMI производителя (без программирования), обеспечивает диалог человек‑машина, расчёт параметров шестерни и автоматическую генерацию программ.

Применимые отрасли
Серийная прецизионная шлифовка зубчатых колес для электромобилей/трансмиссий нового поколения, автоматических трансмиссий, легковых автомобилей и сходных областей.

Основные технические характеристики (таблица)
№ | Основная техническая характеристика | Единица | Параметр
Модель | | | YT7226G / YT7226
1 | Максимальный диаметр детали | mm | 260
2 | Максимальный модуль | mm | 5
3 | Макс. скорость шпинделя шлифования | об/мин | 10000 / 6100
4 | Макс. скорость шпинделя детали | об/мин | 3000 / 1600
5 | Расстояние от центра круга до центра вращения стола | mm | 115 ~ 350
6 | Макс. размеры установки круга | mm | Φ220×Φ76.2×160 / Φ275×Φ160×160
7 | Макс. размеры установки ролика | mm | Φ140×Φ52×40 / Φ123×Φ52×40
8 | Мощность шпинделя шлифования | kW | 28.5 / 16

Характеристики / технические спецификации

• Модель: YT7226G / YT7226
• Макс. диаметр детали: 260 mm
• Макс. модуль: 5 mm
• Макс. скорость шпинделя шлифования: 10000 / 6100 об/мин
• Макс. скорость шпинделя детали: 3000 / 1600 об/мин
• Расстояние центр круга — центр стола: 115 ~ 350 mm
• Макс. размеры круга: Φ220×Φ76.2×160 или Φ275×Φ160×160
• Макс. размеры ролика: Φ140×Φ52×40 или Φ123×Φ52×40
• Мощность шпинделя шлифования: 28.5 / 16 kW
• Линейная скорость шлифования: стабильно выше 63 m/s
• Дизайн с двойным шпинделем детали; вспомогательное время цикла ≤ 5 с (существенное увеличение производительности)
• Согласованность позиционирования/фиксации переднего и заднего столов: ≤ 0,005 mm
• Система циркуляционного охлаждения станины для снижения термической деформации
• ЧПУ: Siemens 840Dsl/one; поддерживает широкий спектр функций автоматизации и коррекции профиля
