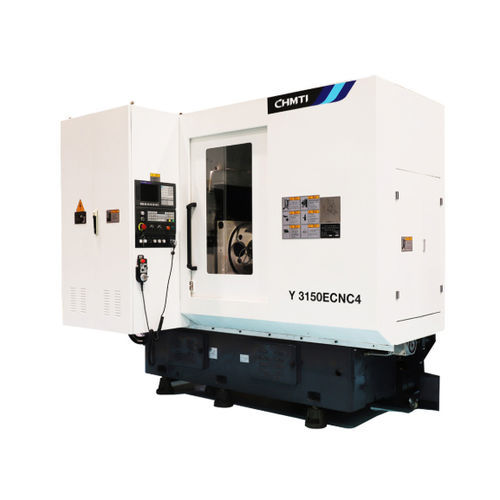

Станок для нарезания спирально-зубчатых колес ЧПУ Y3150E4/5

горизонтальныйдля конической зубчатой передачи

Краткое описание
Станок предназначен для обработки зубчатых колёс в автомобилестроении (легковые и коммерческие автомобили), строительной технике, судовой технике, сельскохозяйственной технике и подъемном оборудовании. Точность обработки может достигать классов 6–7 по стандарту GB/T10095.1-2008 (окончательная точность согласно техническому соглашению сторон).

Основные характеристики и особенности

• Станок представляет собой 4/5-осевой четырёхсвязный ЧПУ-станок для роликовой нарезки зубьев с влажной резкой.
• В стандартной комплектации поставляется с отечественной системой ЧПУ; имеется человеко‑машинный интерфейс и параметрическое программирование; обеспечивает одну установку для выполнения множественных циклов.
• Оборудован полностью закрытым кожухом; опции: устройство сбора масляного тумана, автоматическая подача стружки, автоматическое зажимное устройство для заготовок и др.

Применение и возможности обработки

• Обрабатывает цилиндрические прямозубые колёса, косозубые колёса, зубчатые колеса с малым конусом, барабанные (бочкообразные) зубчатые колёса, звездочки, шлицы и червячные колёса.

Основные технические характеристики (таблица)
№ | Основная техническая характеристика | Ед./Примечание | Y3150ECNC4 | Y3150ECNC5
1 | Максимальный диаметр заготовки | mm | 500 | 500
2 | Максимальный модуль заготовки | mm | 8 | 8
3 | Максимальная скорость шпинделя | r/min | 350 | 450
4 | Максимальная скорость стола | r/min | 25 | 25
5 | Максимальный размер режущего инструмента (Ø×Д) | mm | Φ160×160 | Φ180×200
6 | Максимальный ход инструмента (ручной/автоматический) | mm | 50 | 200 (автоматический)

Материалы и замечания по обработке

• Разработан как система влажной резки, подходит для процесса роликовой нарезки зубьев.
• Точность обработки и конфигурация системы управления могут быть настроены в соответствии с техническим соглашением заказчика.

Особенности / Технические спецификации

• Номер изделия / модель: Y3150ECNC4/5
• Наименование: Серия модернизированных ЧПУ-станков для роликовой нарезки зубьев
• Отрасли применения: автомобилестроение, коммерческие автомобили, строительная техника, судостроение, сельскохозяйственная техника, подъемное оборудование и др.
• Точность обработки: до классов 6–7 по GB/T10095.1-2008 (по техническому соглашению)
• Макс. скорость шпинделя (Y3150ECNC4): 350 r/min; (Y3150ECNC5): 450 r/min
• Макс. диаметр заготовки: 500 mm (обе модели)
• Макс. модуль заготовки: 8 mm (обе модели)
• Макс. скорость стола: 25 r/min (обе модели)
• Макс. размер инструмента: Y3150ECNC4 Φ160×160 mm; Y3150ECNC5 Φ180×200 mm
• Макс. ручной/автоматический ход инструмента: Y3150ECNC4 50 mm (ручной); Y3150ECNC5 200 mm (автоматический)
• Тип ЧПУ: 4/5 осей четырёхсвязное ЧПУ (влажная резка)
• Стандартная комплектация: отечественная система ЧПУ (HMI, параметрическое программирование)
• Доп. оборудование: устройство сбора масляного тумана, автоматическая подача стружки, автоматическое зажимное устройство и т.д.
