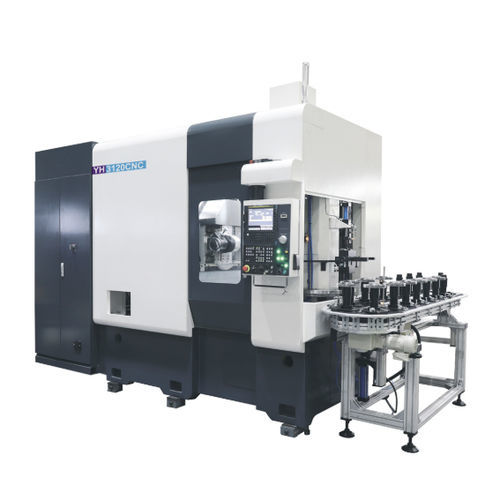

Станок для нарезания спирально-зубчатых колес ЧПУ YS3120(CD)/YH3120CNC(CD)

вертикальный

Краткое описание
Станок предназначен для обработки зубчатых колес в отраслях: мотоциклы, легковые автомобили, приборостроение, электроинструменты, общий машиностроительный сектор и редукторы. Обеспечивает высокую экономическую эффективность. Точность обработки до класса 6 по стандарту GB/T10095.1-2008.

Основные характеристики и преимущества

• Шестикоординатный / тринадцатиосевой четырехзвенный зубонарезной станок для сухой обработки, разработан для высокоскоростной, энергоэффективной и экологичной работы.
• YS3120/YS3120-CD: каждая ЧПУ-ось приводится в движение независимым переменным током серводвигателем; ось B оснащена высокомощным сервоприводом шпинделя с двухступенчатой высокоточной косозубой передачей и концевым механизмом; ось C использует высокоточные косозубые передачи для высокоскоростной и высокоточной индексной подачи.
• YH3120/YH3120-CD: ось B напрямую приводится встроенным двигателем; ось C — встроенным моментным двигателем; шпиндель стола опирается на высокоточные угловые контактные шарикоподшипники.
• Вертикальная компоновка с горизонтальным перемещением колонны для радиальной подачи обеспечивает эффективную зубонарезку.
• Компактная конструкция, небольшая занимаемая площадь; полностью закрытые кожухи, внутренняя защита от стружки и система сухого охлаждения для высокоскоростной сухой обработки зубчатых колес.
• Возможна комплектация формообразующей фрезой для снятия фасок и объединения нескольких операций.
• Опционально — автоматизация одиночного станка и различные интерфейсы подключения для автоматизированного и гибкого производства.
• Опционально — механизм сопряжения зубьев для дообработки после термообработки.
• Возможны системы управления: FANUC, SIEMENS или GSK25iG.

Основные технические характеристики
Примечание: столбцы таблицы читаются как «Показатель / YS3120/YS3120-CD / YH3120/YH3120-CD»
Макс. диаметр заготовки (мм): 200 / 200
Макс. модуль заготовки (мм): 6 / 6
Макс. угол поворота револьверной головки (°): ±45° / ±45°
Макс. скорость шпинделя режущего инструмента (об/мин): 1500 / 2300
Макс. скорость столa (об/мин): 200 / 250
Макс. размер инструмента (Ø×Д, мм): Φ130×230 / Φ130×230
Макс. осевое перемещение режущего инструмента (мм): 180 / 180
Расстояние от центра режущего инструмента до центра вращения стола (мм): 30–230 / 30–230
Расстояние от центра режущего инструмента до поверхности стола (мм): 185–485 / 185–485

Применимые / рекомендуемые отрасли

• Обработка зубчатых колес малого и среднего размера для мотоциклов, легковых автомобилей, общего машиностроения, редукторов, электроинструментов и приборостроения.
• Для обработки крупногабаритных зубчатых колес рекомендуется рассматривать более крупные модели с аналогичными параметрами.

Примечания
Доступны различные модели и конфигурации (например, серии YS3120, YH3120); систему управления и опции можно выбирать в соответствии с обрабатываемым изделием и требованиями автоматизации.

Ключевые характеристики

• Точность обработки: до класса 6 по GB/T10095.1-2008.
• Макс. диаметр заготовки: 200 мм (обе модели).
• Макс. модуль заготовки: 6 мм.
• Макс. угол поворота револьверной головки: ±45°.
• Макс. скорость шпинделя режущего инструмента: серия YS3120 1500 об/мин; серия YH3120 2300 об/мин.
• Макс. скорость стола: серия YS3120 200 об/мин; серия YH3120 250 об/мин.
• Макс. размер инструмента: Φ130×230 мм.
• Макс. осевое перемещение режущего инструмента: 180 мм.
• Диапазон расстояния центр реж. инструмента — центр вращения стола: 30–230 мм.
• Расстояние центр реж. инструмента — поверхность стола: 185–485 мм.
• Опции систем управления: FANUC, SIEMENS, GSK25iG.
