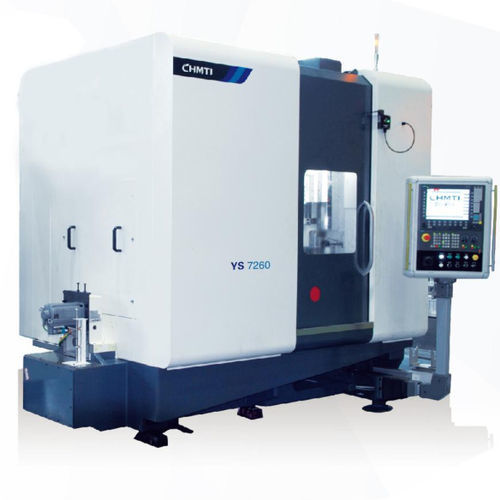

Шлифовальный центр для зубчатых передач YS7250/YS7260

вертикальныйЧПУ12 осей

Краткое описание
Станок предназначен для прецизионного шлифования зубчатых колес, применяемых в автоматических коробках передач, зубчатых передачах легковых и коммерческих автомобилей, а также в прецизионных редукторах. Обеспечивает серийную обработку с точностью, соответствующей классам 4–5 по GB/T10095.1-2008.

Основные характеристики и преимущества

• Двенадцатиосевой пятизвенный числовоконтролируемый шлифовальный станок для зубчатых колес, предназначенный для высокоточного и высокопроизводительного шлифования червячных/червячно-колёсных передач.
• Шпиндель шлифовального круга: высокомощный прямой привод, импортирован из Германии; линейные оси оснащены импортными высокожёсткими роликовыми линейными направляющими; шарико-винтовые пары — импортные, с преднатягом и высокой точностью; обратная связь по положению — по энкодеру Heidenhain или магнитной шкале для полно-замкнутого управления.
• Программное обеспечение обеспечивает произвольную коррекцию направления зуба, компенсацию искривления зубчатой поверхности, точечное правление (произвольная коррекция профиля), шлифование с сетчатым рисунком, шлифование асимметричных зубьев с двойным углом давления и шлифование с малым коническим уклоном.
• Система управления: Siemens 840Dsl на многоканальной платформе для гибкого управления двенадцатью осями CNC и полной автоматизации зажима заготовки, правки круга, высокоскоростной подгонки зубьев, автоматического обучения по шлифованию, автоматического обучения по правке, распределения припуска и полного цикла шлифования.
• Человеко-машинный интерфейс разработан производителем, включает расчёт параметров зубчатых колёс и автоматическую генерацию программ шлифования и правки.
• Справа установлены сменный одно-станционный магазин и поворотный манипулятор для автоматической загрузки/выгрузки, обеспечивающие автоматизацию серийного производства.

Основные технические характеристики

• Серия продукта: YS72 series
• Оси и кинематика: двенадцать осей, пятизвенное числовое управление
• Система управления: Siemens 840Dsl многоканальная платформа
• Шпиндель шлифования: немецкий шпиндель с прямым приводом, 38 кВт
• Линейные направляющие и винты: импортные высокожёсткие роликовые направляющие; импортные преднатянутые высокоточные шарико-винтовые пары
• Обратная связь по положению: энкодер Heidenhain или магнитная шкала, полно-замкнутое управление
• Макс. диаметр заготовки: 500 мм (YS7250) / 600 мм (YS7260)
• Макс. модуль: 8 мм (YS7250) / 10 мм (YS7260)
• Макс. скорость шпинделя круга: 7800 об/мин
• Макс. скорость шпинделя заготовки: 610 об/мин (YS7250) / 390 об/мин (YS7260)
• Расстояние от центра круга до центра вращения стола: 50–440 мм (YS7250) / 50–510 мм (YS7260)
• Макс. размер монтажа круга: Φ300×Φ115×160 мм
• Макс. размер монтажа ролика: Φ140×Φ52×40 мм (YS7250) / Φ160×Φ52×40 мм (YS7260)
• Мощность шпинделя: 38 кВт

Области применения и ключевые функции

• Серийное производство прецизионного шлифования зубчатых колес для автоматических коробок передач, автомобильных зубчатых передач и прецизионных редукторов.
• Поддержка полностью автоматического процесса: автоматическая фиксация, автоматическая правка, автоматическое шлифование, обучение и распределение припуска.
• Поддержка множества функций коррекции и шлифования сложных профилей для удовлетворения требований высокоточного профилирования.

Особенности / техническое резюме

• Серия продукта: YS72 series
• Двенадцать осей, пятизвенная CNC шлифовальная машина
• Управление: Siemens 840Dsl многоканальная платформа
• Главный шпиндель: немецкий прямой привод, 38 кВт
• Направляющие и винты: импортные высокожёсткие направляющие; преднатянутые высокоточные винты
• Обратная связь: Heidenhain энкодер или магнитная шкала
• Производственная способность: макс. Ø заготовки 500 / 600 мм
• Макс. модуль: 8 / 10 мм
• Макс. скорость шпинделя круга: 7800 об/мин
• Автоматизация: одно-станционный сменный магазин и поворотный манипулятор
