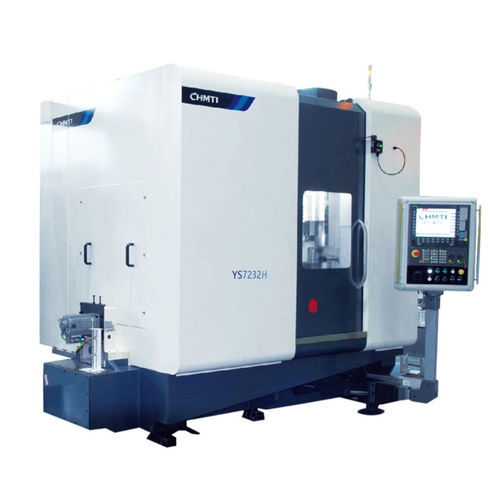

Шлифовальный центр для зубчатых передач YS7232G/YS7232H/YS7232A/YS7230

с поворотным столомЧПУс автоматической погрузкой/разгрузкой

Общее описание
Станок разработан для прецизионного шлифования зубчатых колес электромобилей и соответствует строгим требованиям приемки: средняя погрешность наклона профиль/боковая ±0,002 мм, волнистость профиль/боковая ≤0,0018 мм, шероховатость поверхности Ra ≤0,32 μm.

Основные характеристики и возможности

• Одиннадцатиосевой пятизвеньевой числовой шлифовальный станок для зубчатых колес, разработанный в соответствии с европейскими процессами высококлассных прецизионных станков совместно с PTG (HOLROYD) UK и Chongqing Machine Tool.
• Шпиндель шлифовального круга — интегрированный электрошпиндель высокой мощности, высокой скорости и высокой точности с комплектом европейских высокоточных подшипников.
• Линейные оси используют оригинальные европейские преднагруженные высокоточные шарико-винтовые пары и высокожесткие роликовые линейные направляющие; применены линейные энкодеры Heidenhain для работы в замкнутом контуре, что повышает жесткость привода и динамическую скорость отклика.
• Управление на Siemens 840Dsl/one или FANUC 31l; многоканальная платформа позволяет гибко управлять одиннадцатью ЧПУ осями и обеспечивает полную автоматизацию: автоматическое зажимание детали, автоматическое восстановление круга, высокая скорость совмещения зубьев, автоматическое обучение шлифованию, автоматическое обучение восстановлению, автоматическое распределение припуска и полностью автоматический цикл обработки.
• Пользовательский интерфейс с нулевым программированием, разработанный собственными силами, обеспечивает диалог параметров, расчёт параметров зубчатых колёс и автоматическую генерацию программ шлифования и восстановительных операций.
• Программное обеспечение поддерживает сложные коррекции и режимы: произвольное формообразование по зубу, компенсация искривления поверхности, точечное восстановление, сетчатое/узорное шлифование поверхности, шлифование асимметричных зубьев с двойным углом давления, шлифование зубчатых колёс с малым коническим углом и т.д.

Основные технические характеристики (по моделям)

• Модели: YS7232G / YS7232H / YS7232A / YS7230
• Система управления: Siemens 840Dsl/one / Siemens 840Dsl/one / Siemens 840Dsl/one / FANUC 31l
• Макс. диаметр заготовки: 320 / 320 / 320 / 320 мм
• Макс. модуль: 6 / 8 / 6 / 6 мм
• Макс. скорость шпинделя шлифования (об/мин): 10000 / 7800 / 12000 / 7800
• Макс. скорость шпинделя заготовки (об/мин): 2000 / 1000 / 2000 / 1000
• Расстояние от оси круга до центра вращения стола: 50–440 мм
• Размеры установки круга (мм): Φ280×Φ115×160 / Φ300×Φ115×160 / Φ240×Φ76.2×200 / Φ280×Φ115×160
• Макс. размер установки ролика (пример): Φ140×Φ52×40 / Φ140×Φ52×40 / Φ150×Φ52×40 / Φ140×Φ52×40
• Мощность электрошпинделя (кВт): 29 / 38 / 28.5 / 38

Применение и ключевые технические моменты

• Обрабатываемые детали: прецизионное шлифование шестерён для электромобилей
• Доступная точность обработки: средняя погрешность наклона профиль/боковая ±0,002 мм; волнистость профиль/боковая ≤0,0018 мм; шероховатость Ra ≤0,32 μm
• Число CNC осей: одиннадцать осей с пятизвенной кинематикой
• Автоматизация: автоматическое закрепление заготовки, автоматическое восстановление круга, высокоскоростная юстировка зубьев, автоматическое обучение и распределение припусков
• Продвинутые возможности обработки: произвольная формовка зуба, компенсация искривления поверхности, точечное восстановление, сетчатое шлифование, шлифование асимметричных зубьев, шлифование зубчатых колёс малого конического угла
